Visor de aceite para overlock GNI-113

Esta pieza corresponde a un visor de aceite, también llamado mirilla o ventana de nivel de aceite, usado en la base/cárter de una overlock industrial para revisar visualmente el lubricante sin desarmar la máquina. En la foto se ve un componente roscado con cuerpo transparente y sello de goma, pensado para dejar ver el nivel o el movimiento del aceite. La identificación de uso para GNI-113 queda respaldada por publicaciones de máquina GN1-113 y por fichas de repuestos donde aparece el visor de aceite para ese modelo, pero no pude confirmar un despiece oficial con el número exacto de parte.

Para qué sirve

• Sirve para ver el nivel de aceite lubricante dentro del sistema de lubricación de la overlock.
• Ayuda a controlar si hay aceite suficiente antes de operar la máquina.
• Permite revisar si el aceite circula o salpica de forma normal en máquinas que usan ventana de inspección.
• Se usa en equipos industriales lubricados por cárter/reservorio, donde el nivel se controla visualmente.

Cómo funciona

La pieza se enrosca en el alojamiento del cárter o depósito de aceite y deja una zona transparente hacia el interior. Así puedes mirar desde afuera el nivel del lubricante o, en algunas máquinas, la presencia de salpicadura/circulación de aceite cuando el equipo está trabajando. En los manuales consultados, el nivel se controla por ventana de aceite y se recomienda rellenar cuando el aceite baja del rango visible; en una overlock Brother BAS-341F se indica agregar aceite cuando el nivel cae a cerca de un tercio de la mirilla, y en una Juki M-1 se especifica lubricante JUKI Machine Oil 18 equivalente a ISO VG18 para la serie. Eso confirma la función general de este tipo de visor, aunque no el detalle exacto del GNI-113.

Cuándo se reemplaza

• Cuando la ventana se pone opaca, rajada o quebrada y ya no deja ver el aceite con claridad.
• Cuando aparece fuga de aceite por la rosca o por el sello.
• Cuando el plástico/transparente se daña por calor, golpes, solventes o envejecimiento.
• Cuando el visor no calza bien en la rosca o el sello ya no recupera estanqueidad.
• Cuando la máquina no permite controlar el nivel por esta pieza y necesitas restaurar la inspección visual del cárter.

Instalación y uso

Se instala desenroscando el visor antiguo y montando el nuevo en el mismo alojamiento, siempre con el sello en buen estado y sin forzar la rosca. Antes de cerrar, conviene limpiar la zona de asiento para que no queden restos de aceite o suciedad. Al usarlo, revisa el nivel con la máquina parada y luego vuelve a comprobarlo tras lubricar o hacer andar la overlock, porque varios manuales indican que la lectura correcta depende del aceite en reposo o en circulación según el diseño del equipo. Si el equipo usa aceite específico, respeta el lubricante indicado por el fabricante del modelo compatible.

Especificaciones

Códigos equivalentes

Visor de aceite, Mirilla de aceite, Oil sight glass, Oil sight window, Ventana de aceite

No confundir con

No confundir con una tapa ciega, tapón simple o buje sin visor. Tampoco es una caja de bobina, prensatela, diente de arrastre ni un tope de aceite. Por forma, esta pieza se parece a otras mirillas de nivel usadas en compresores, reductores o máquinas distintas, pero aquí está catalogada para overlock GNI-113.

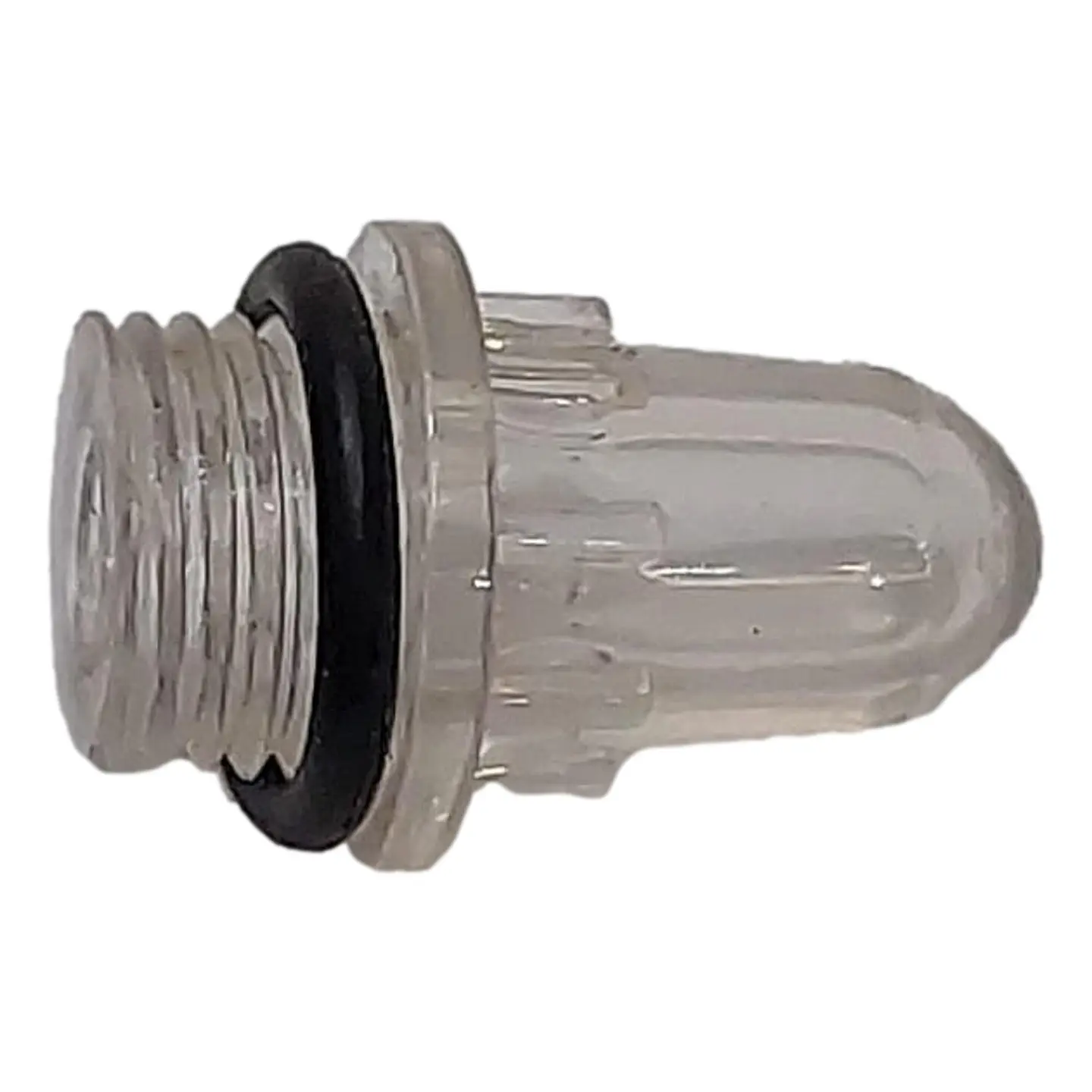

En la foto se ve una pieza pequeña, translúcida y roscada, con una arandela/sello negro y un hombro hexagonal o reforzado para apretar. La punta transparente tiene forma cerrada y abombada, lo que coincide con un visor de nivel. No se aprecia marca grabada ni número de parte en la pieza fotografiada.

Revisa el modelo exacto de la máquina, porque estas mirillas cambian entre familias de overlock aunque se parezcan. Compara la rosca, el largo útil, el diámetro del asiento y el tipo de sello antes de comprar, ya que no pude confirmar esas medidas en una fuente oficial. Si tu visor antiguo todavía existe, lo ideal es compararlo físicamente con la foto y con el repuesto nuevo. Si la rosca está dañada en la carcasa, cambiar solo la mirilla no resolverá la fuga. Si tu máquina es GN1-113 pero con otra variante de chasis, verifica primero el alojamiento.
