Tornillo portacuchillo para overlock Singer 14U354

Esta pieza corresponde al tornillo o sujetador del cuchillo de una overlock Singer serie 14U, usado para fijar el cuchillo de corte en su posición de trabajo dentro del sistema de corte de la máquina. En la foto se ve una pieza negra, roscada, con cabeza para apretar a mano o con herramienta, y por el código de tienda 9593 más el título cargado, la identificación más sólida es como tornillo portacuchillo para Singer 14U354. En la familia 14U354/14U354B existen repuestos de cuchillo y tornillería asociados al conjunto de cuchillas, por lo que esta pieza se usa en esa zona de corte.

Para qué sirve

• Sirve para sujetar o fijar el cuchillo de corte de la overlock en el conjunto de corte.
• Ayuda a mantener la posición correcta de la cuchilla para que el corte sea parejo mientras cose.
• Se reemplaza cuando el tornillo se barre, se quiebra, no aprieta bien o impide montar correctamente el cuchillo.

Cómo funciona

En las overlock Singer 14U, el sistema de corte trabaja con cuchillos superior e inferior. Los manuales y listados de partes de la familia 14U muestran el conjunto de cuchillas, sus soportes y tornillos de fijación; en particular, para estas máquinas aparece el cuchillo superior con su fijación y también un tornillo especial para el montaje del cuchillo inferior. Eso confirma que esta zona usa fijaciones específicas para mantener el filo alineado con la placa aguja y con el resto del mecanismo de corte. Si el tornillo no aprieta bien, el cuchillo puede moverse, desalinearse o dejar de cortar bien.

Cuándo se reemplaza

• Cuando el cuchillo queda suelto o se mueve aunque aprietes.
• Cuando la rosca está dañada o el apriete ya no engancha.
• Cuando el cabezal del tornillo se daña y no puedes retirarlo o ajustarlo bien.
• Cuando se cambia la cuchilla y el tornillo original está gastado, quebrado o incompatible.

Instalación y uso

Se instala en el conjunto de corte de la overlock, en la zona del cuchillo. Antes de montar, conviene desconectar la máquina y abrir la tapa frontal o cubierta de acceso al área de looper/corte. Luego se posiciona el cuchillo en su soporte y se aprieta el tornillo hasta dejarlo firme, sin forzarlo. En el manual de la familia 14U se describe el ajuste del cuchillo fijo alineando el filo con la superficie superior de la placa de aguja y apretando el tornillo de fijación; eso muestra que el montaje correcto depende de la alineación fina del cuchillo, no solo de que quede apretado.

Especificaciones

Códigos equivalentes

544211-051, Tornillo especial para montaje de cuchillo inferior en series Singer 14U y 14CG, según el catálogo de repuestos consultado

No confundir con

No lo confundas con el cuchillo superior, el cuchillo inferior, el soporte del cuchillo ni con el tornillo del pedal o de la aguja. Tampoco lo confundas con piezas de otras series Singer que se ven parecidas pero no usan la misma fijación del conjunto de corte. El listado de la familia 14U muestra cuchillos, soportes y tornillos distintos, así que la forma puede parecer similar pero la función no es la misma.

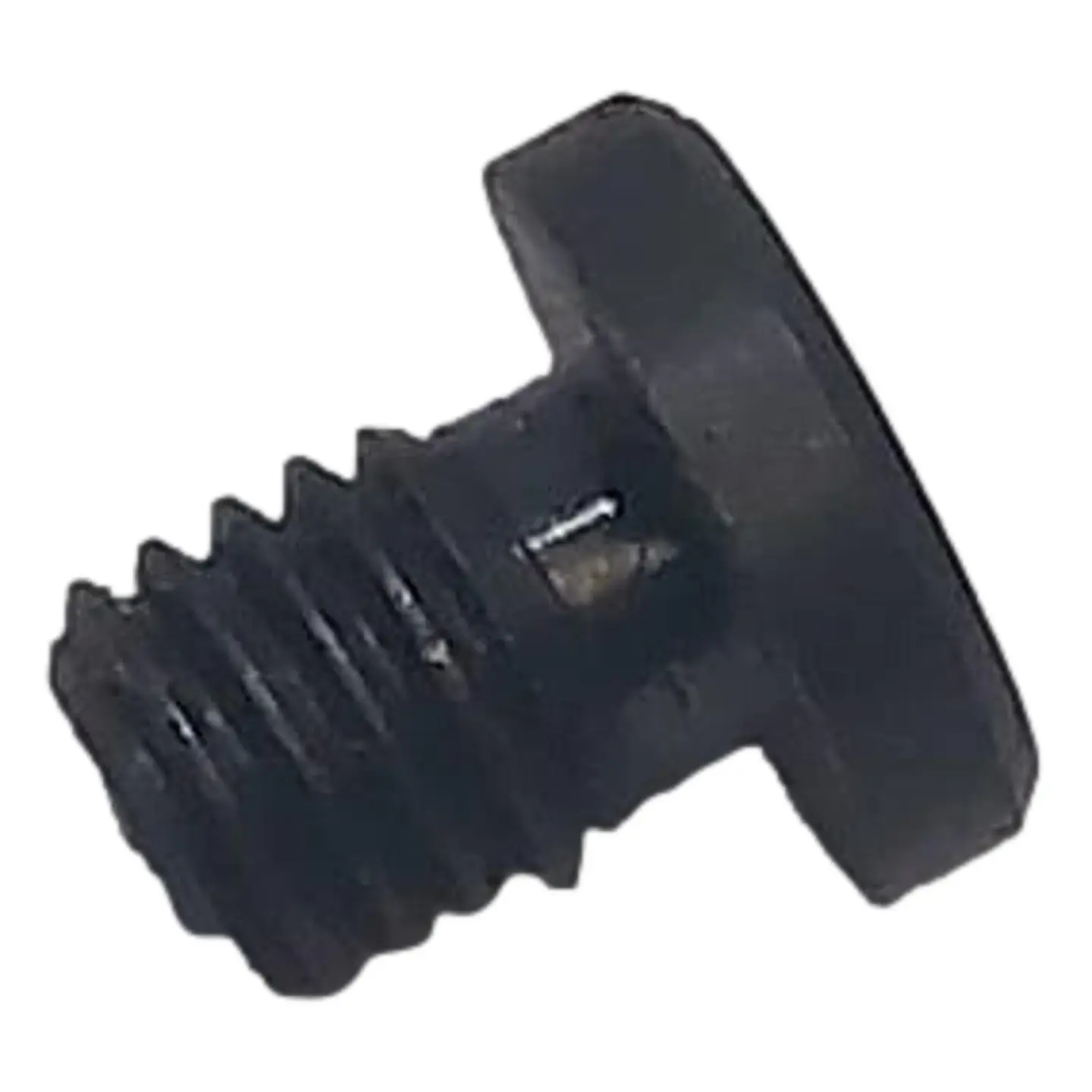

En la foto se ve una pieza pequeña, negra, con cuerpo roscado y cabeza ancha de agarre. Por su forma parece un tornillo o sujetador de montaje para un componente de corte, no un cuchillo completo ni una pieza estructural grande. La imagen no permite medirla ni confirmar la rosca exacta.

Revisa primero el modelo exacto de tu máquina y compáralo con 14U354 o 14U354B. Verifica también si necesitas el tornillo del cuchillo superior o del cuchillo inferior, porque en la familia 14U hay fijaciones distintas para cada conjunto. Si puedes, compara la forma, largo visible y tipo de cabeza con la pieza original antes de comprar, ya que en esta familia hay repuestos muy parecidos.
