Placa madre para bordadora Janome Memory Craft 200E

La pieza corresponde a la placa principal de control de la bordadora Janome Memory Craft 200E. En este modelo, Janome la identifica como una bordadora dedicada solo a bordado, con transferencia de diseños por USB, pantalla táctil y función de bordado automática. Por su tipo y por la referencia visible en la foto, esta placa trabaja como el centro electrónico de la máquina: coordina el encendido, la lectura de datos, el manejo del bordado y la comunicación con los módulos internos de la bordadora. La compatibilidad confirmada por fuentes consultadas es para la Janome MC200E o Memory Craft 200E.

Para qué sirve

• Controla las funciones principales de la bordadora MC200E.
• Coordina la ejecución de los diseños de bordado cargados por USB.
• Gestiona la comunicación entre la interfaz de la máquina, la pantalla y los componentes electrónicos internos.
• Sirve como repuesto cuando la bordadora presenta fallas electrónicas propias de la placa principal.

Cómo funciona

La Memory Craft 200E es una bordadora electrónica con transferencia de diseños por USB, pantalla táctil y memoria interna; la placa madre es el componente que recibe la información del sistema y la distribuye a los distintos elementos de control de la máquina. En la práctica, esta placa actúa como el cerebro electrónico de la bordadora: habilita el arranque, procesa las órdenes del panel, maneja la ejecución del bordado y supervisa el trabajo del equipo durante el uso normal. En la foto se aprecia una placa con conectores múltiples, componentes de potencia y un circuito integrado principal, lo que es consistente con una placa de control central.

Cuándo se reemplaza

• Cuando la bordadora no enciende y la falla no se explica por fusibles, cables o fuente externa.
• Cuando hay comportamientos erráticos del panel, pantalla o respuesta general de la máquina.
• Cuando la máquina deja de ejecutar el bordado o pierde comunicación con sus módulos internos.
• Cuando un técnico determina que el problema está en la electrónica principal y no en accesorios, aguja, hilo o bastidor.

Instalación y uso

Se instala como reemplazo interno dentro de la bordadora, conectando sus enchufes y fijaciones exactamente como venían en la unidad original. Antes de cambiarla conviene revisar que el modelo sea realmente MC200E y que los conectores coincidan con la placa retirada. También es importante verificar si la falla está en la placa o en elementos externos, porque una placa equivocada o una instalación incorrecta puede dejar la máquina sin funcionar. Este tipo de repuesto normalmente requiere intervención técnica y no se recomienda montarlo a ciegas si no tienes el despiece o la placa antigua para comparar.

Especificaciones

Códigos equivalentes

MC200E, Memory Craft 200E, 856505018

No confundir con

No confundir con la placa de puerto o módulos secundarios de la misma máquina. Tampoco conviene confundirla con accesorios de bordado como bastidores, agujas, prensatelas o tapas de bobina. En catálogos de repuestos para MC200E aparecen otras placas, como la placa A, y también una placa Z; esta publicación parece corresponder a la placa principal completa, no a una placa auxiliar.

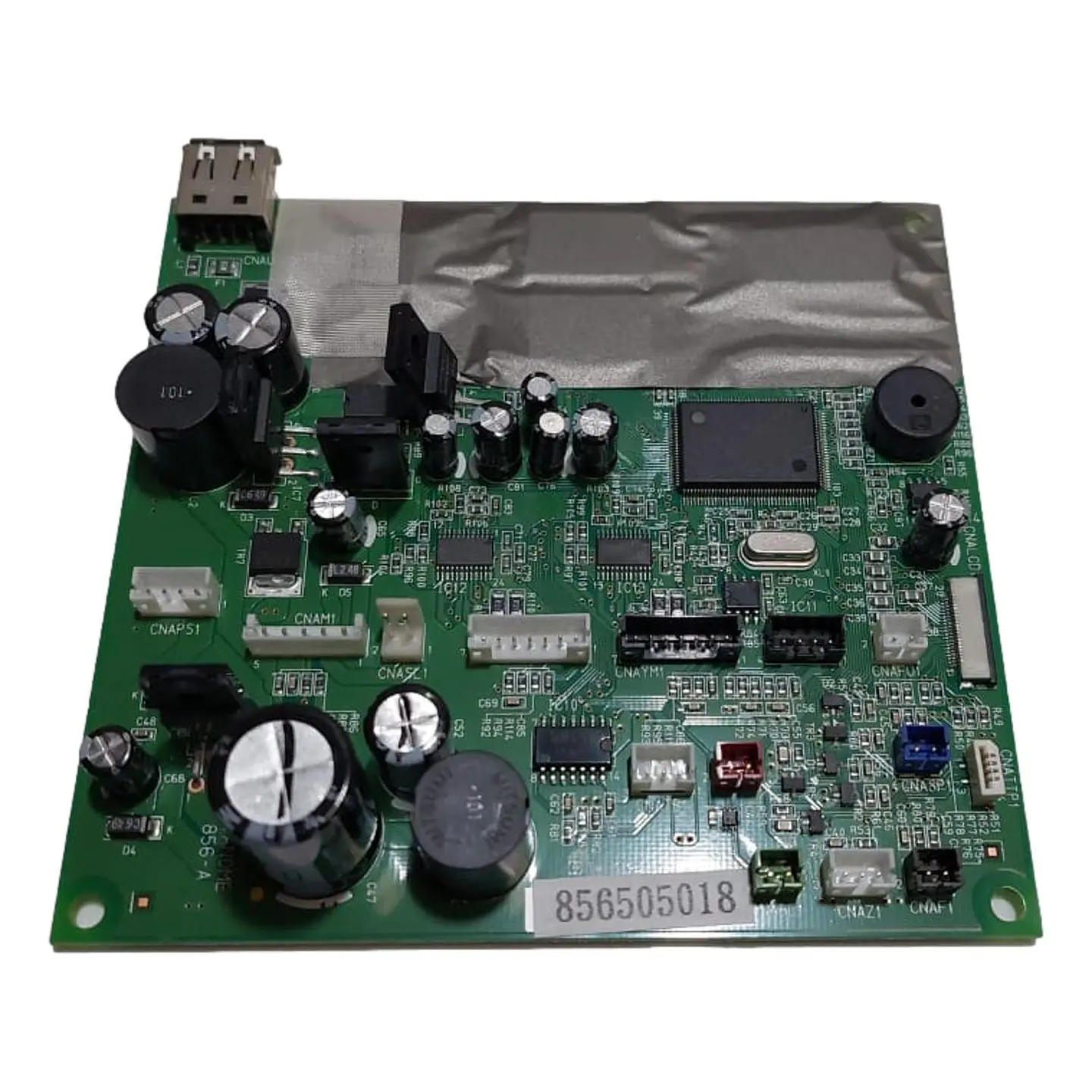

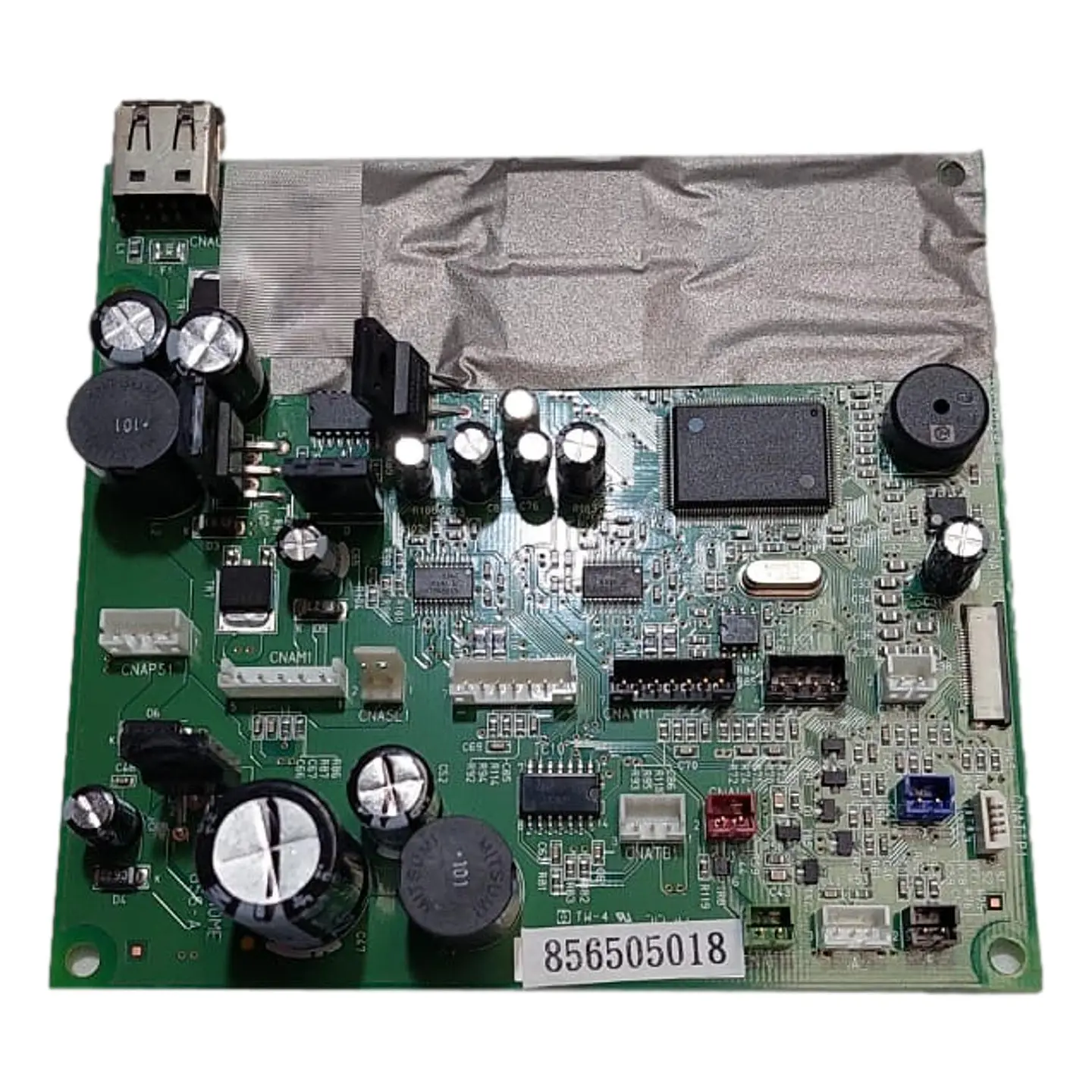

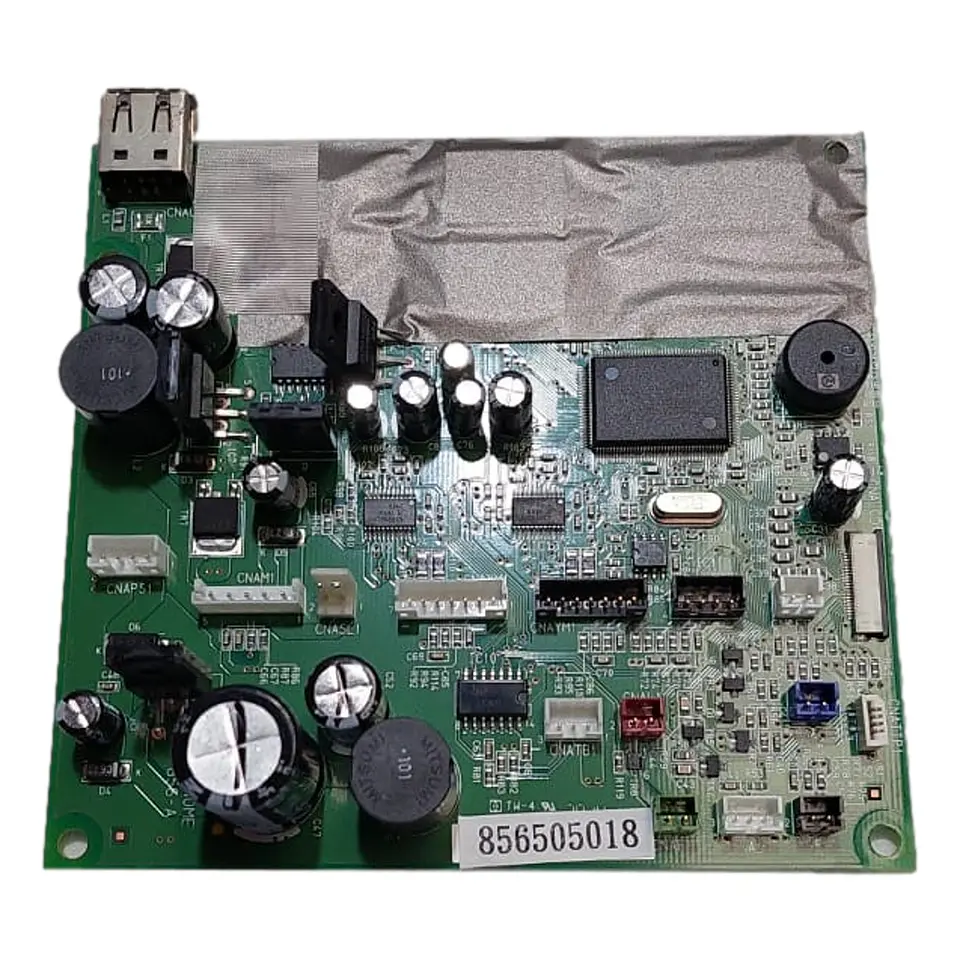

En la foto se ve una placa electrónica verde de gran tamaño, con varios conectores, capacitores, un zumbador y blindaje metálico superior. También aparece una etiqueta con el número 856505018, lo que sugiere que esa podría ser la identificación impresa en la pieza fotografiada. La observación de la foto no confirma por sí sola compatibilidad exacta, pero sí coincide con una placa principal de control de bordadora.

Confirma el modelo exacto de tu bordadora, porque esta pieza está asociada a MC200E/Memory Craft 200E. Revisa si tu placa dañada tiene el mismo código, la misma cantidad de conectores y la misma distribución física. Si la falla puede venir de fuente, fusibles, cables, panel o sensores, revísalo antes de comprar la placa. Si el equipo enciende pero falla solo en una función puntual, puede que no sea la placa madre la pieza dañada. Si no tienes la placa vieja para comparar, compra solo con verificación técnica previa.
