Guía de hilo superior con resorte para máquina recta industrial

Esta pieza corresponde a un guía de hilo superior con resorte del recorrido de enhebrado de máquinas rectas industriales. Su función es ayudar a encaminar el hilo superior antes de llegar a la zona de tensión y a la aguja, manteniendo el hilo guiado y con un paso más estable durante la costura. En manuales de máquinas rectas industriales se describe este tipo de componente como parte del recorrido superior del hilo, junto con los demás guías, el sistema de tensión y el resorte de tira-hilo o check spring. La identificación es razonable por la forma de la pieza y por el título cargado en la tienda, pero no puedo afirmar un modelo exacto de máquina sin un despiece específico de fabricante.

Para qué sirve

• Guiar el hilo superior en el recorrido previo a la tensión y a la aguja.
• Ayudar a mantener el hilo ordenado y alineado durante el enhebrado.
• Acompañar el control del hilo en máquinas rectas industriales con resorte de compensación o apoyo al paso del hilo.
• Formar parte del conjunto de guías que evita que el hilo se desvíe o roce de manera incorrecta.

Cómo funciona

Funciona como un punto de paso del hilo superior dentro del recorrido de enhebrado. El hilo pasa por esta guía antes de continuar hacia el sistema de tensión, el resorte de tira-hilo y la aguja, según el diseño de la máquina. En manuales de máquinas industriales rectas, el recorrido superior del hilo incluye varios guías y un resorte cuya misión es controlar el hilo y evitar holguras excesivas o tirones bruscos. El resorte visible en la pieza sugiere que además de guiar, aporta una acción elástica sobre el paso del hilo, pero no puedo confirmar desde catálogo qué ajuste exacto hace en este repuesto en particular.

Cuándo se reemplaza

• Cuando la guía está doblada, gastada o presenta rebabas que pueden dañar el hilo.
• Cuando el resorte pierde su acción, queda vencido o se siente suelto y el hilo ya no corre parejo.
• Cuando hay saltos de puntada, cortes de hilo o tironeos y se detecta desgaste en el recorrido superior.
• Cuando falta la pieza en la máquina o fue reemplazada por un repuesto no equivalente.

Instalación y uso

Se instala en el recorrido superior del hilo, normalmente en la zona alta de la máquina, como parte del enhebrado previo al sistema de tensión. Antes de montarla conviene comparar el diámetro, el tipo de fijación y la posición del orificio o paso de hilo con la pieza original, porque en máquinas rectas industriales existen guías muy parecidas entre marcas y modelos. Al usarla, el hilo debe pasar limpio por la guía sin quedar forzado ni rozando bordes filosos. Si el hilo se corta seguido, hay que revisar rebabas, alineación, tensión general y el orden completo del enhebrado.

Especificaciones

Códigos equivalentes

Guía de hilo, Guía de hilo superior, Upper thread guide, Thread guide

No confundir con

No se debe confundir con el resorte de tira-hilo o check spring del conjunto de tensión, porque ese resorte cumple una función de control de holgura distinta. Tampoco corresponde a una guía de hilo de collarín, overlock, recubridora o bordadora sin verificar el despiece. Además, no es una pieza de aguja ni un tensor completo; es solo un elemento de guiado del hilo.

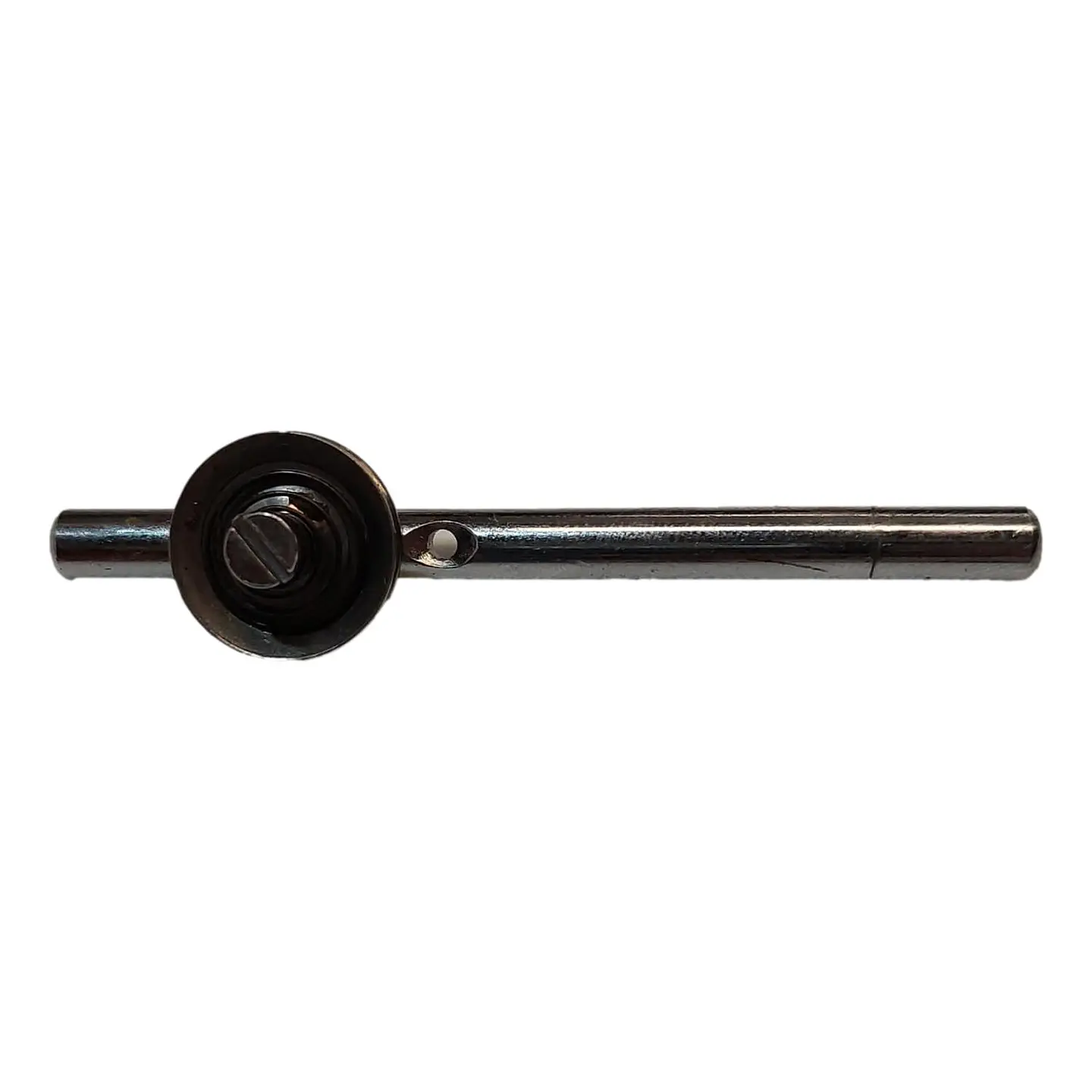

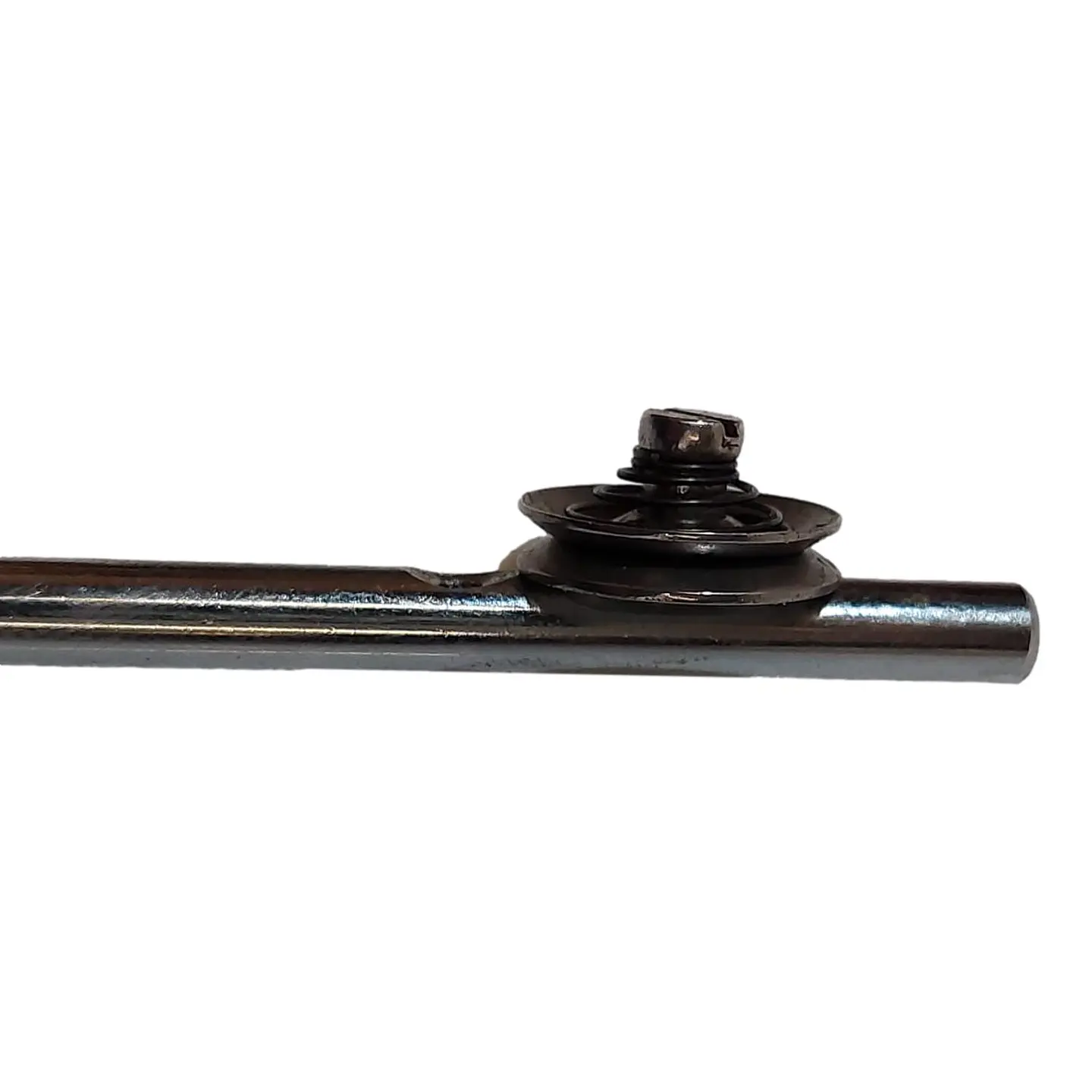

En la foto se ve una varilla metálica alargada con una pieza circular de sujeción y un resorte integrado en el conjunto. También se aprecia un orificio lateral pequeño en la zona central y un extremo derecho liso, lo que sugiere que la pieza trabaja como guía o tope dentro del recorrido del hilo. La imagen no permite confirmar medidas, material exacto ni modelo de máquina compatible.

Revisa si tu máquina usa una guía superior de este mismo formato y compara la fijación con tu pieza original. Confirma que el punto de montaje, el largo útil y la orientación coincidan antes de comprar, porque hay muchas variantes entre rectas industriales. Si tu máquina es de otra familia, como overlock, collareta o bordadora, no asumas compatibilidad solo por la foto. Si el hilo se rompe, también conviene revisar aguja, orden de enhebrado, tensiones y rebabas en toda la ruta del hilo, no solo esta guía.
