Engranaje móvil superior para bordadora Bernette Deco 340

Por la foto y el título, esta pieza corresponde a un engranaje plástico dentado de transmisión usado en la bordadora bernette 340 Deco, modelo que el fabricante identifica como una bordadora doméstica con pantalla táctil, 100 diseños incorporados, área de bordado de 200 x 140 mm y funciones de giro, espejo y escalado. La máquina puede leer tarjetas de diseño BERNINA y también trabajar con diseños EXP según la documentación oficial.

Para qué sirve

• Transmite movimiento dentro del sistema mecánico de la bordadora.
• Sirve para coordinar el giro de ejes o conjuntos internos relacionados con el funcionamiento de la máquina.
• Se reemplaza cuando los dientes se gastan, se rajan o el engranaje pierde ajuste y la máquina empieza a trabajar con ruido, salto o pérdida de sincronía.

Cómo funciona

En una bordadora, un engranaje como este convierte el movimiento de un eje en movimiento de otro componente. En este caso, por el tipo de pieza y su ubicación probable en la familia Deco 340, su función es formar parte de la cadena de transmisión interna que mantiene sincronizados los mecanismos de la máquina durante el bordado. Cuando el engranaje falla, la transmisión puede perder continuidad, generar ruido o dejar de mover correctamente el conjunto asociado. Esto es una inferencia técnica basada en la forma de la pieza y en el tipo de máquina, no una identificación de posición exacta en un despiece oficial.

Cuándo se reemplaza

• Si el engranaje tiene dientes barridos, quebrados o con desgaste visible.
• Si aparece juego excesivo, ruido anormal o trabas en la transmisión interna.
• Si la máquina borda desfasada, se frena o deja de mover correctamente un conjunto mecánico asociado.

Instalación y uso

La instalación requiere abrir la carcasa y llegar al tren mecánico interno de la bordadora; no es un recambio de acceso externo. Antes de montar una pieza así conviene comparar el encastre, el diámetro interior, el número de dientes y la posición del cubo con la pieza original, porque el catálogo oficial consultado no entrega el despiece exacto de este engranaje. En la documentación oficial de la Deco 340 se indica además que, para transferir diseños, la máquina usa memoria y tarjetas/USB según el sistema, pero eso no afecta la instalación mecánica de este repuesto. Si la máquina estuvo trabajando forzada, revisa también ejes, bujes y piezas vecinas, porque un engranaje dañado suele romperse por arrastre o desalineación.

Especificaciones

Códigos equivalentes

Deco 340, bernette 340 Deco

No confundir con

No lo confundas con un engranaje de avance de una máquina recta, ni con piezas del carro de bordado completas, ni con engranajes de otros modelos bernette que se ven parecidos pero cambian en encastre o posición. Tampoco lo tomes como una pieza eléctrica o de software: es un componente mecánico interno.

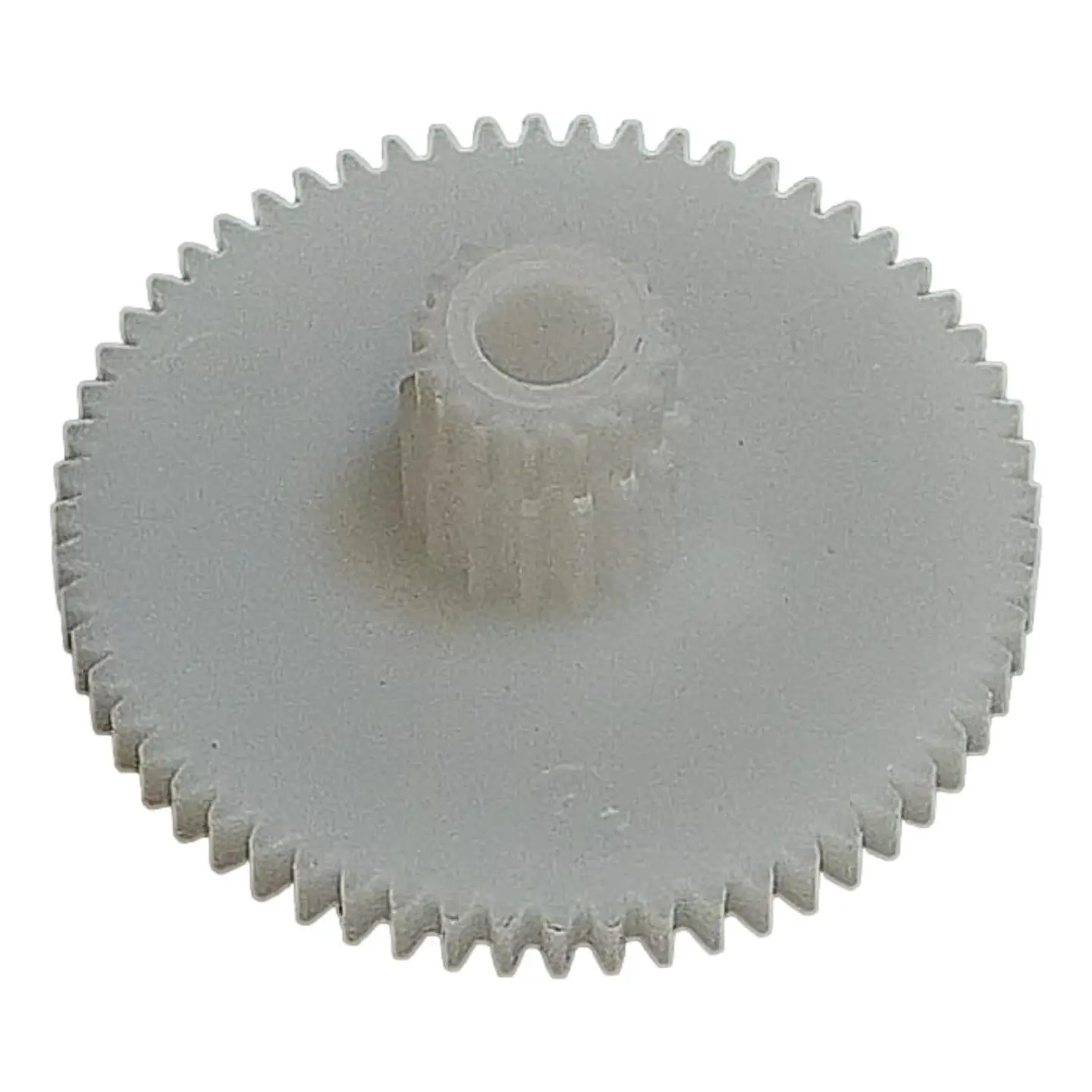

En la foto se ve un engranaje plástico gris de gran diámetro, plano, con dentado perimetral fino y un cubo central cilíndrico. No se aprecia metal ni eje montado. La pieza parece nueva o poco usada, con marcas superficiales leves.

Compara tu pieza dañada con la foto del producto y revisa que coincidan la forma del dentado, el cubo central y el diámetro aparente. Como el despiece oficial no se consultó aquí con el número exacto de parte de este engranaje, no conviene comprarlo solo por el nombre genérico. También revisa si el problema real viene de otro engranaje, eje, buje o del ajuste mecánico general; si uno de ellos está dañado, cambiar solo esta pieza puede no resolver la falla.
