Volante Recta Industrial 8700 / 8500 / GC5550

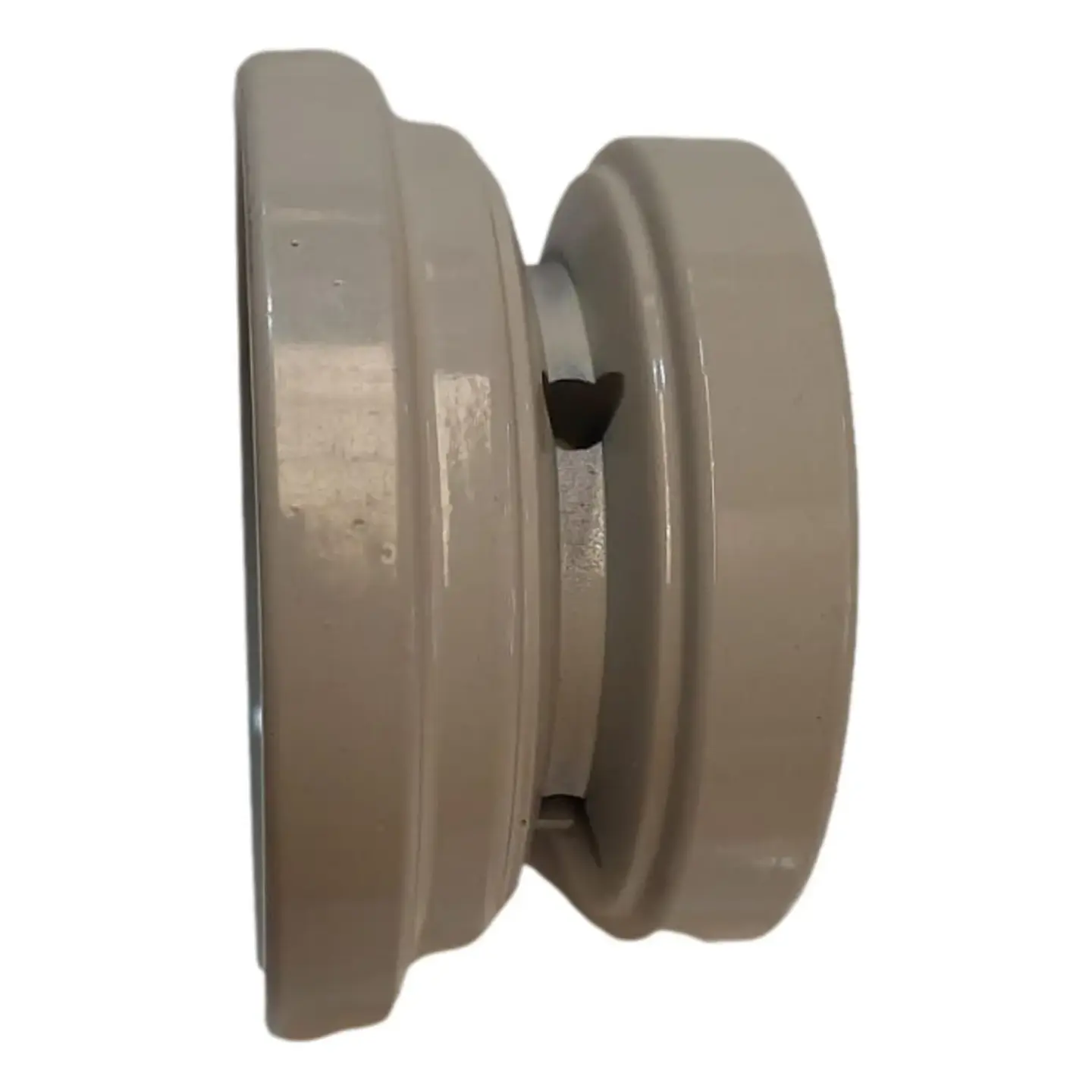

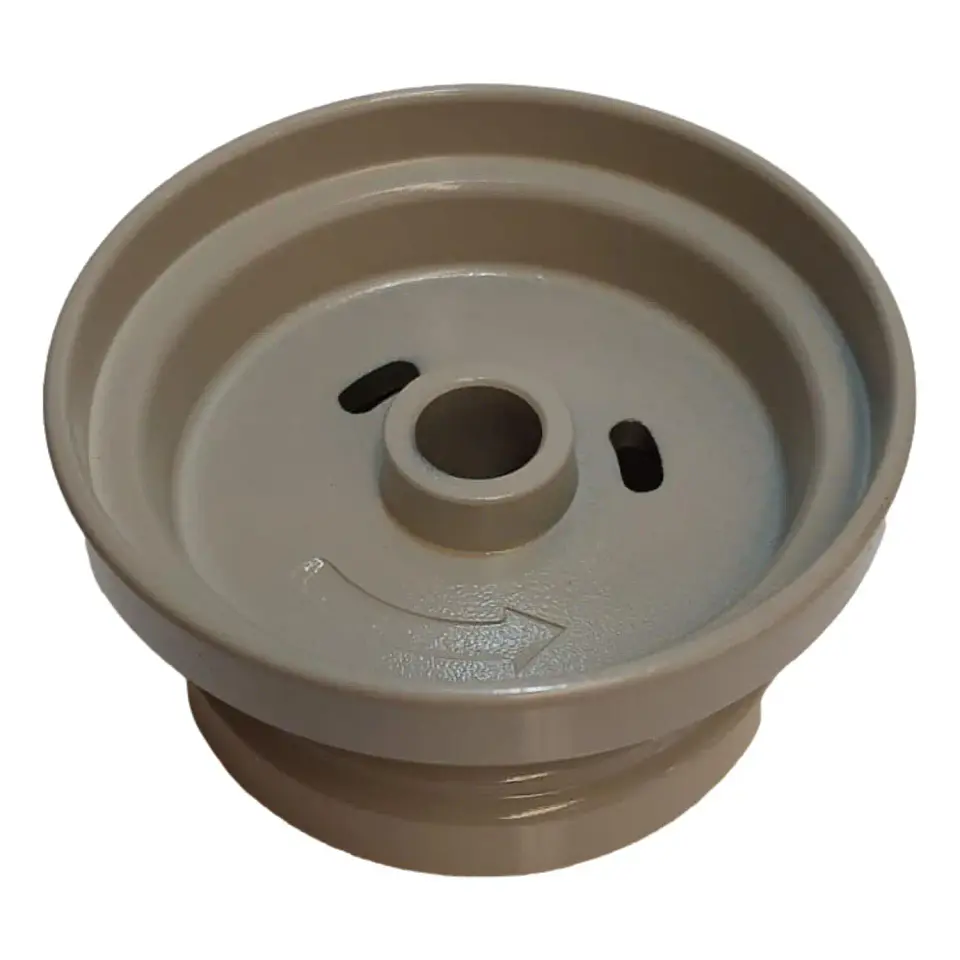

El volante para recta industrial es la rueda del costado derecho del cabezal, montada en el eje superior de la máquina. Tiene dos funciones: recibe la correa del motor en su garganta, y permite girar el mecanismo a mano para subir o bajar la aguja con precisión. La pieza de la foto es de color beige, con una garganta para la correa y una flecha grabada que indica el sentido de giro. Se reemplaza cuando está quebrado, trizado o con la garganta dañada y la correa ya no asienta bien.

Especificaciones

Compatibilidad

Códigos y sustitutos

• 229-27206: número Juki del volante de la DDL-8700 según su manual de partes (referencia para comparar, no confirmado que sea esta pieza)
• 229-70156: volante de la DDL-8700L: no es la misma pieza

Usos

• Reponer un volante quebrado o trizado.
• Recuperar el giro manual para posicionar la aguja y enhebrar.

Cómo identificar la pieza correcta

• Confirma el modelo en la placa de tu máquina, incluida la letra final.
• Compara el diámetro exterior, la garganta de la correa y la forma de la fijación al eje con tu volante actual.

Señales de desgaste y cuándo reemplazarlo

• Trizaduras o trozos quebrados.
• Garganta gastada: la correa patina o se sale.
• Juego en la fijación: el volante se mueve sin girar el eje.

Instalación y mantenimiento

• El volante se fija al eje superior con tornillos prisioneros. Si al montarlo la máquina queda dura o fuera de punto, pide ayuda a un técnico.
• Según el manual de Juki para la DDL-8700, el motor debe girar en sentido antihorario visto desde el lado del volante. Respeta la flecha grabada en la pieza.
• Revisa la correa al cambiar el volante. En rectas industriales usamos correas M37 a M42, como la correa M41 o la correa M42.

Antes de comprar

• Confirma la marca y el modelo de tu máquina y compara el volante con el que tienes instalado.
• Si tienes dudas, envíanos por WhatsApp una foto de la pieza que vas a reemplazar junto con la marca y el modelo de tu máquina: te confirmamos la compatibilidad antes de comprar.

Preguntas frecuentes

¿Hacia qué lado se gira el volante a mano?
Hacia el operador, en el mismo sentido que marca la flecha grabada en la pieza.

¿Sirve para la DDL-8700L?
No. Según Juki, esa versión usa otro volante (229-70156).
