Rotor para cortadora YCM-35

Por el nombre comercial, el repuesto y la foto, esta pieza corresponde al rotor del motor de una cortadora de tela YCM-35. En una cortadora circular, el rotor es la parte giratoria interna del motor eléctrico y trabaja junto al estator para transformar energía eléctrica en movimiento mecánico que hace girar el eje de la máquina y la cuchilla. La compatibilidad que sí se puede sostener es con cortadoras identificadas como YCM-35; no hay respaldo suficiente para extenderla a otras marcas o modelos fuera de esa referencia.

Para qué sirve

• Hacer girar el motor de la cortadora para transmitir movimiento al sistema de corte.
• Reponer un rotor dañado cuando el motor pierde fuerza, no arranca o presenta fallas internas de giro.
• Mantener operativa una cortadora de tela YCM-35 cuando el problema está en el conjunto eléctrico giratorio del motor.

Cómo funciona

El rotor es la parte móvil del motor. Cuando el motor recibe corriente, el campo magnético interno hace que el rotor gire dentro del estator y ese giro se transmite al eje y al mecanismo de corte. En la foto se aprecia un eje largo con el paquete laminado del rotor y el colector con escobillas en la base, por lo que se trata de un componente eléctrico de motor con conmutación, no de una pieza de cuchilla ni de afilado. Esa identificación visual es una observación de foto; la función general de rotor como pieza giratoria interna del motor está respaldada por la documentación técnica general consultada.

Cuándo se reemplaza

• Cuando el motor gira con poca fuerza o pierde rendimiento sin que el problema sea solo de cuchillas o alimentación.
• Cuando la cortadora no arranca o arranca intermitentemente y ya se descartaron carbón, switch, cable y alimentación.
• Cuando el motor presenta ruido interno, chispas excesivas o calentamiento anormal atribuible al conjunto giratorio.
• Cuando hay desgaste visible, daño en el eje o falla eléctrica interna del rotor.
• Cuando el repuesto original ya no permite recuperar el funcionamiento normal del motor de la cortadora.

Instalación y uso

El reemplazo se hace dentro del motor de la cortadora, con la máquina desconectada y desarmando la carcasa para acceder al conjunto rotor-estator. Antes de montar uno nuevo, conviene revisar carbones, colector, rodamientos o bujes, alineación del eje y el estado del estator, porque un rotor nuevo no corrige una falla externa del motor. La instalación exacta depende del despiece de la YCM-35 y debe hacerse respetando el sentido de montaje del eje, el apoyo del rotor y el contacto correcto de las escobillas. No se puede afirmar un procedimiento más específico sin un despiece oficial de ese modelo.

Especificaciones

Códigos equivalentes

YCM-35

No confundir con

No confundir con la cuchilla circular, con el afilador, con los carbones, con el switch de encendido ni con el estator del motor. Tampoco conviene confundirlo con piezas de otras cortadoras que usan el mismo código parcial YCM pero no el modelo YCM-35 exacto. La foto muestra un rotor de motor, no una pieza de transmisión externa ni un accesorio de corte.

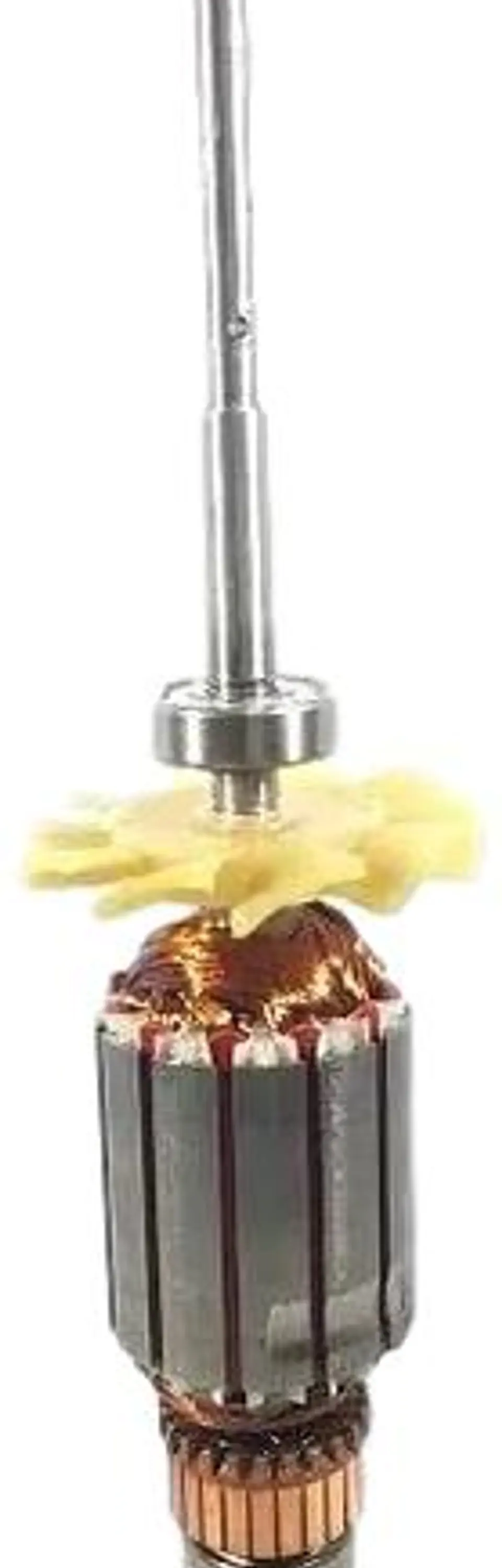

En la foto se ve un rotor de motor con eje largo, núcleo laminado y colector de cobre en un extremo. La pieza parece desmontada del motor y no incluye carcasa, estator ni cableado. Por su forma no corresponde a una cuchilla ni a un engranaje exterior. La imagen coincide con un componente interno de motor eléctrico usado en una cortadora de tela circular.

Revisa el modelo exacto de la cortadora y confirma que realmente sea YCM-35. Compara el eje, el largo visible, la base con colector y la forma general del conjunto con tu pieza original. Si tu falla está en carbones, switch, cable o rodamientos, puede que no necesites cambiar el rotor. También conviene revisar si el motor lleva un despiece distinto según lote o versión, porque eso no se puede confirmar solo con el nombre comercial. No doy medidas ni número de parte porque no encontré respaldo textual suficiente en una fuente oficial.
