Plancha aguja S para overlock Janome/New Home

Esta pieza es la plancha aguja o needle plate usada en overlocks/sergers Janome para definir por dónde pasa la aguja y para acompañar el sistema de costura overlock. En los manuales Janome de overlock aparece como una placa intercambiable o asociada al ajuste S/R: S para standard serging y R para rolled hemming, lo que confirma que esta plancha forma parte del conjunto que permite cambiar entre terminaciones de overlock estándar y dobladillo enrollado en modelos compatibles. La foto coincide con una plancha metálica de overlock con aberturas para aguja, arrastre y paso de cadena.

Para qué sirve

• Sirve como superficie de apoyo bajo la tela mientras coses en una overlock.
• Guía el paso de la aguja y deja las aberturas necesarias para el arrastre, el looper y la costura overlock.
• En modelos Janome que usan ajuste S/R, forma parte del sistema que permite pasar entre terminación estándar y dobladillo enrollado.
• Se reemplaza cuando la placa está gastada, deformada, rayada en exceso, doblada o con aberturas dañadas que afectan la costura.

Cómo funciona

La plancha aguja se monta en la zona de costura, justo bajo la aguja y junto al área donde trabaja el arrastre. En overlocks Janome, el manual explica que el conjunto de la plancha y su ajuste S/R se usa para costura overlock estándar y para dobladillo enrollado; al cambiar la configuración de la máquina, la placa ayuda a dejar libre el recorrido correcto de la tela y del sistema de puntada. En la práctica, si la placa corresponde al modelo correcto, la aguja pasa por su abertura sin rozar y la tela avanza con apoyo firme bajo el prensatelas.

Cuándo se reemplaza

• Cuando la aguja empieza a rozar o golpear la placa.
• Cuando hay rebabas, marcas profundas o bordes levantados que pueden cortar hilo o tela.
• Cuando la abertura quedó deformada por una aguja rota.
• Cuando la máquina presenta mala formación de puntada y ya se descartó aguja, hilo, tensión y limpieza.
• Cuando la placa no coincide con el sistema S/R o con el modelo de overlock específico.

Instalación y uso

Se instala reemplazando la placa anterior en la zona de trabajo de la overlock. Antes de desmontarla, conviene apagar y desconectar la máquina. Luego se retira la placa dañada o la original, se limpia la base de pelusas y restos de hilo, y se monta la nueva asegurando que quede plana y sin juego. Después hay que girar el volante a mano para verificar que la aguja no toque la plancha y hacer una prueba con hilo y tela antes de coser en serio. Si tu máquina usa selector o conjunto S/R, revisa que la placa instalada corresponda al modo de costura que vas a usar.

Especificaciones

Códigos equivalentes

S, Plancha aguja, Needle plate, Needle plate S

No confundir con

No confundir con prensatela, diente de arrastre, cuchilla superior, caja de bobina ni placa de zurcido. Tampoco es una plancha aguja plana de máquina recta, porque esta pieza tiene recortes y geometría propia de overlock.

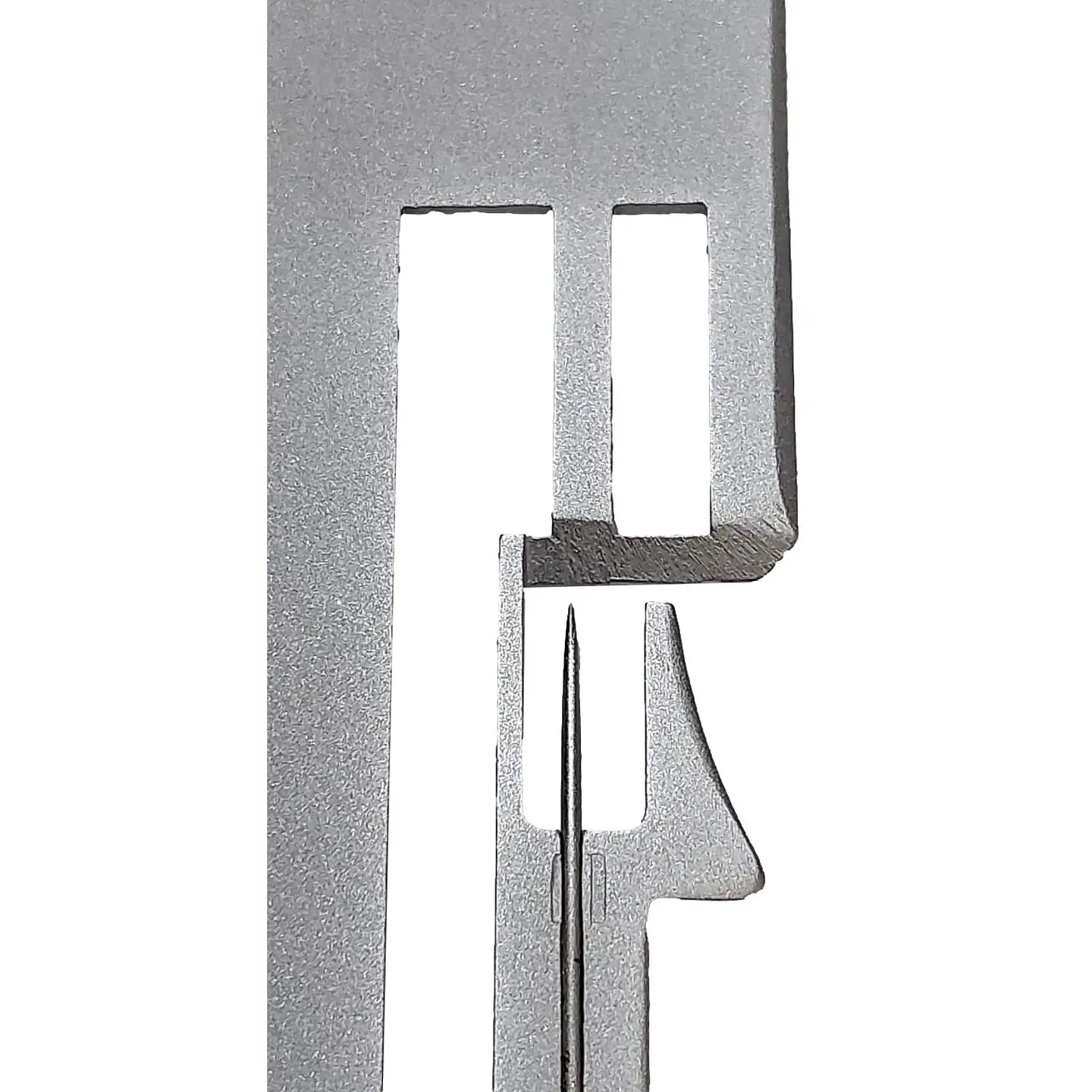

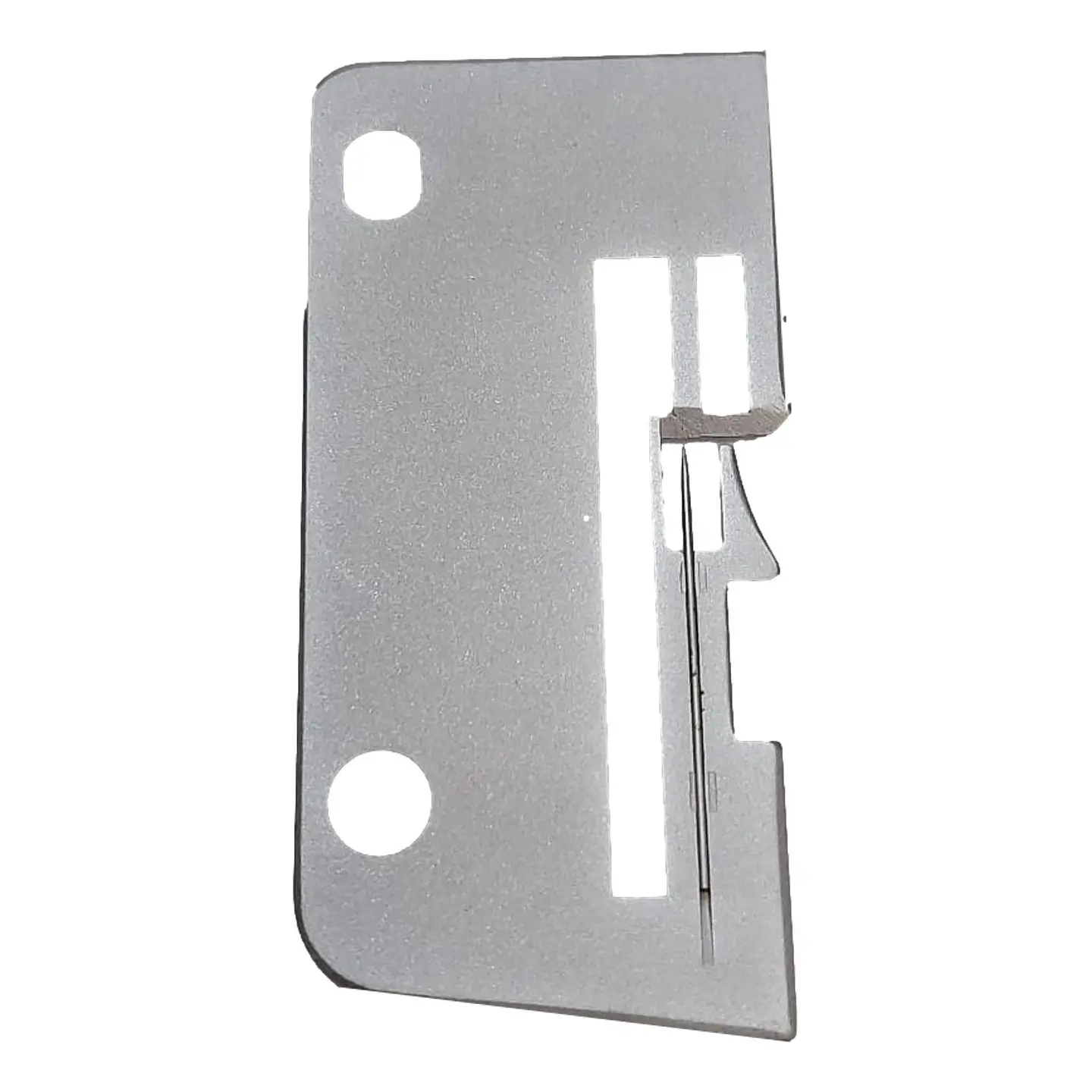

En la foto se ve una placa metálica gris, rectangular, con dos perforaciones grandes de fijación a la izquierda y ventanas alargadas a la derecha para el paso de aguja y mecanismo de overlock. La forma general es la de una plancha aguja de overlock doméstica. No se aprecia número de parte grabado ni marca visible en la imagen.

Verifica el modelo exacto de tu overlock Janome antes de comprar, porque las planchas aguja cambian según la máquina y según el sistema de costura. Mira si tu equipo usa ajuste S/R o una placa específica para overlock estándar o dobladillo enrollado. Compara la forma de las aberturas y la posición de los cortes con la pieza original. Si la placa de tu máquina está numerada en el propio repuesto o en el despiece, compárala con la tuya. Si no coincide el modelo, la pieza puede parecer similar pero no calzar correctamente.
