Guía hilo superior para Juki DDL-8700 / 8700-7

Esta pieza corresponde a una guía de hilo del recorrido superior de una recta industrial Juki serie DDL-8700. En los despieces oficiales de la serie aparecen varias piezas de guiado de hilo en la tapa frontal y en el conjunto de aguja, y en manuales y catálogos de repuestos se identifican como partes del sistema que conduce el hilo desde la zona superior hasta la aguja. La foto muestra una pieza metálica angulada con tres perforaciones de fijación, consistente con una guía/soporte de hilo de montaje frontal para esa familia de máquinas.

Para qué sirve

• Sirve para conducir y ordenar el hilo superior en el recorrido de enhebrado de la máquina.
• Ayuda a mantener el hilo alineado antes de llegar al mecanismo de tensión y a la aguja.
• En máquinas con cortahilo, piezas de este tipo también forman parte del guiado del hilo para que el corte y la formación de la puntada sean estables.

Cómo funciona

La guía no crea tensión por sí sola: su función es orientar el hilo en un ángulo y trayectoria correctos para que pase por los siguientes puntos del enhebrado sin rozar ni salirse del camino. En la familia DDL-8700, Juki documenta piezas como arm thread guide, thread guide rod y needle bar thread guide dentro del conjunto de guiado superior, lo que confirma que el hilo recorre varios puntos de guía antes de entrar al sistema de tensión y a la aguja.

Cuándo se reemplaza

• Cuando la guía está doblada, quebrada o con desgaste que genera roce en el hilo.
• Cuando el hilo se engancha, se deshilacha o se corta en la zona superior del recorrido.
• Cuando falta una pieza del recorrido y el enhebrado deja de seguir su trayectoria normal.
• Cuando el punto de fijación queda suelto y la guía se mueve o vibra.

Instalación y uso

Se instala como repuesto atornillado en el conjunto frontal o superior de la recta, según el punto exacto del despiece de la máquina. Antes de montarla conviene comparar forma, posición de los orificios y orientación con la pieza original. Después de instalarla, hay que verificar que el hilo pase libremente sin quedar presionado ni rozar bordes filosos, y que el recorrido siga el orden de enhebrado indicado por el manual de la máquina compatible.

Especificaciones

Códigos equivalentes

No confirmado un código equivalente exacto para esta pieza específica con la información consultada., En la serie Juki DDL-8700 aparecen piezas relacionadas como 229-20607 (arm thread guide B), 229-20508 (arm thread guide A), 229-58300 (thread guide rod), 229-06309 (needle bar thread guide) y 400-23223 (needle bar thread guide) en despieces de la familia, pero no se puede afirmar que sean equivalentes a esta pieza., Compatible por familia con DDL-8700 / DDL-8700-7 según despieces; no hay confirmación de intercambio directo con otro código para este repuesto puntual.

No confundir con

No la confundas con el prensatela, la caja de bobina, el diente de arrastre ni con la barra de aguja. Tampoco hay que mezclarla con otras guías del hilo de la misma máquina, como la guía de brazo, la guía de barra de aguja o la varilla guía de hilo del thread stand, porque cumplen funciones y ubicaciones distintas.

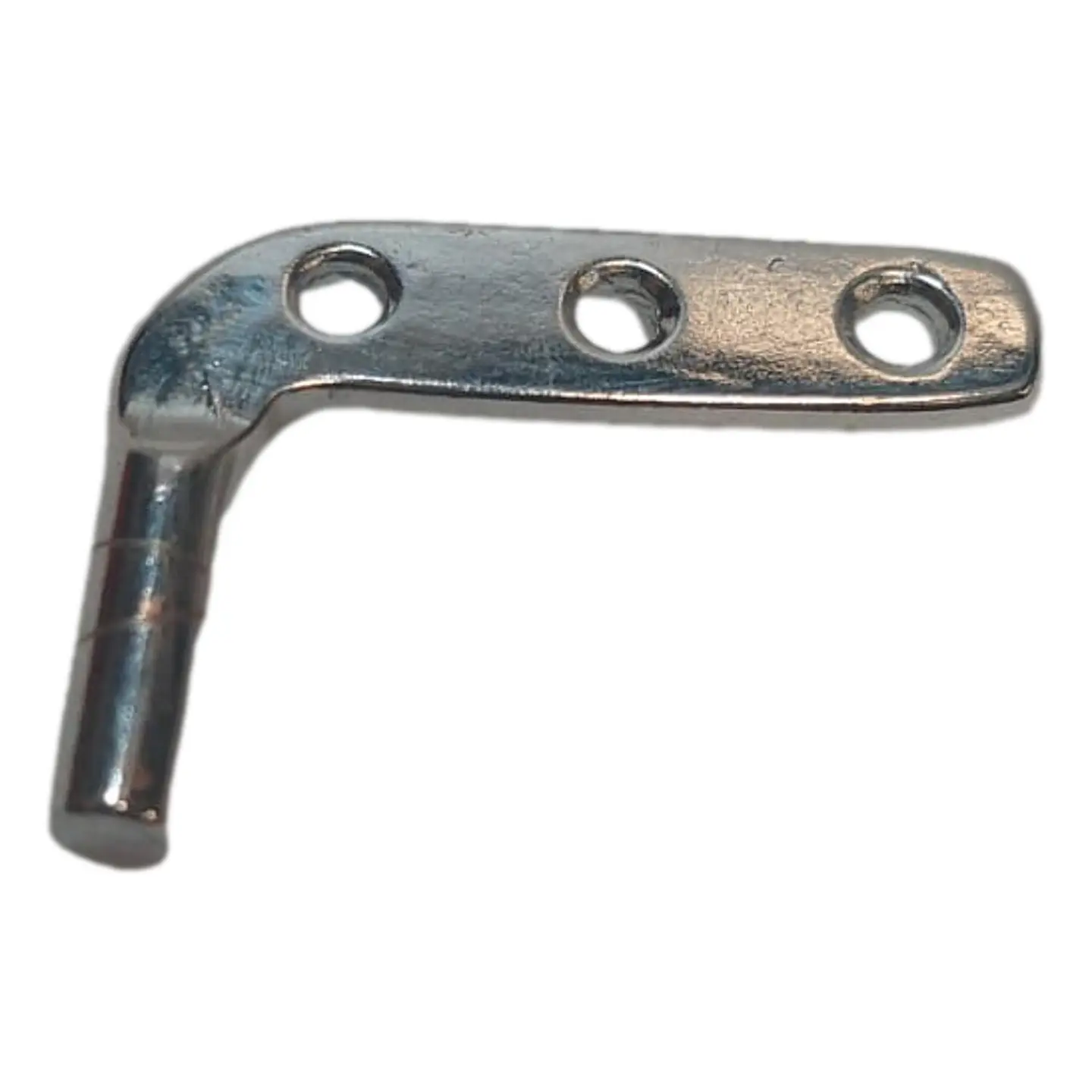

En la foto se ve una pieza metálica cromada o niquelada, angulada en 90 grados, con tres perforaciones de montaje alineadas y un extremo cilíndrico hacia abajo. Por su forma parece una guía de hilo o soporte guía del recorrido superior para una recta industrial.

Compara la forma exacta de la pieza vieja con la foto y con el despiece de tu máquina. Revisa cuántos puntos de fijación usa tu versión y dónde va instalada, porque en la serie 8700 aparecen varias guías distintas. Si tu máquina no es Juki DDL-8700 o DDL-8700-7, no asumas compatibilidad sin revisar el despiece específico. Si el hilo se corta, además de esta guía conviene revisar tensión, agujas, rebabas en el recorrido y el estado del resto de guías.
