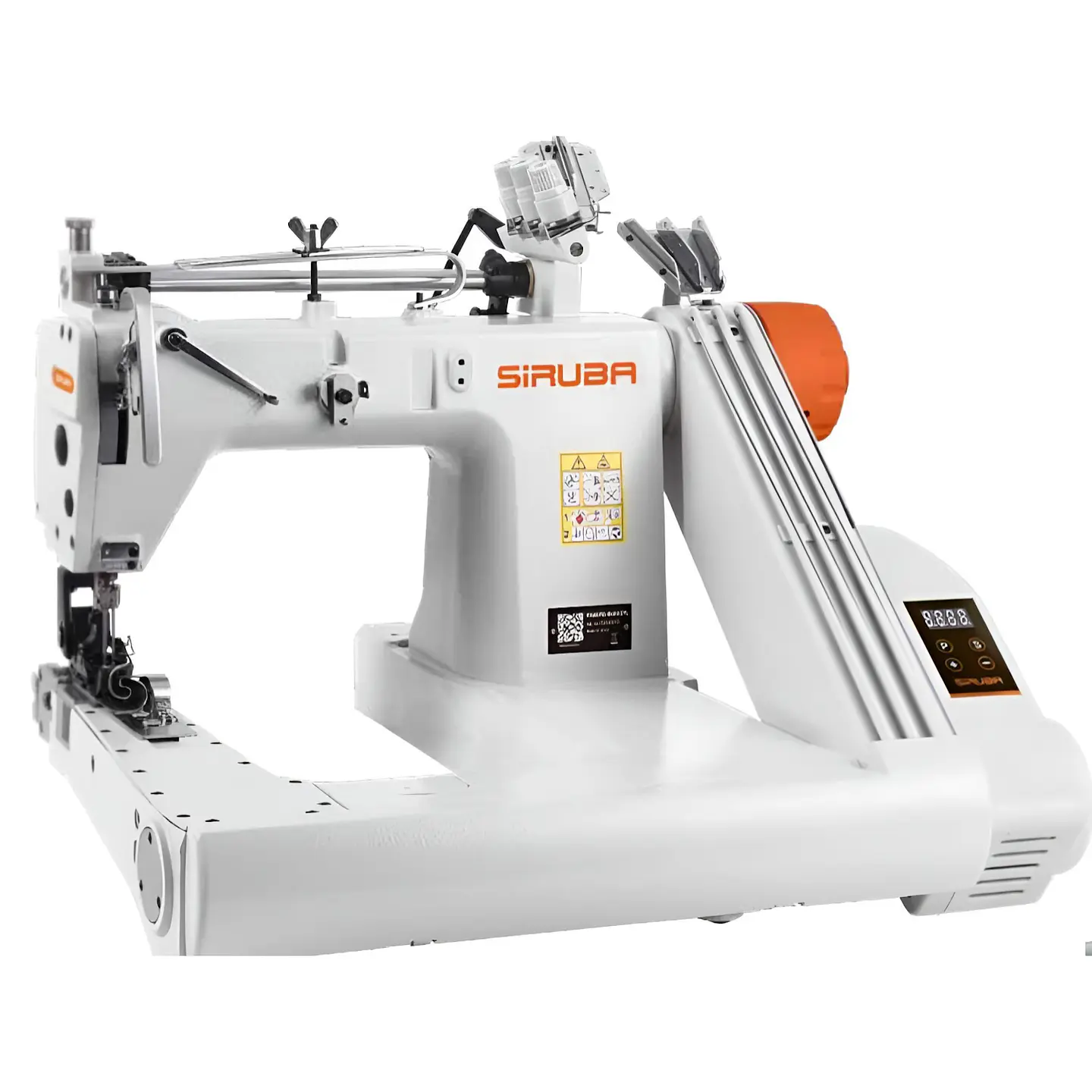

Máquina cerradora de codo Siruba FA007D-364H/2PL
1. Función de la máquina
La Siruba FA007D es una máquina industrial diseñada para unir piezas mediante costuras paralelas de cadeneta. Su brazo cilíndrico estrecho permite introducir y desplazar prendas o componentes tubulares que resultan difíciles de trabajar en una máquina de cama plana.

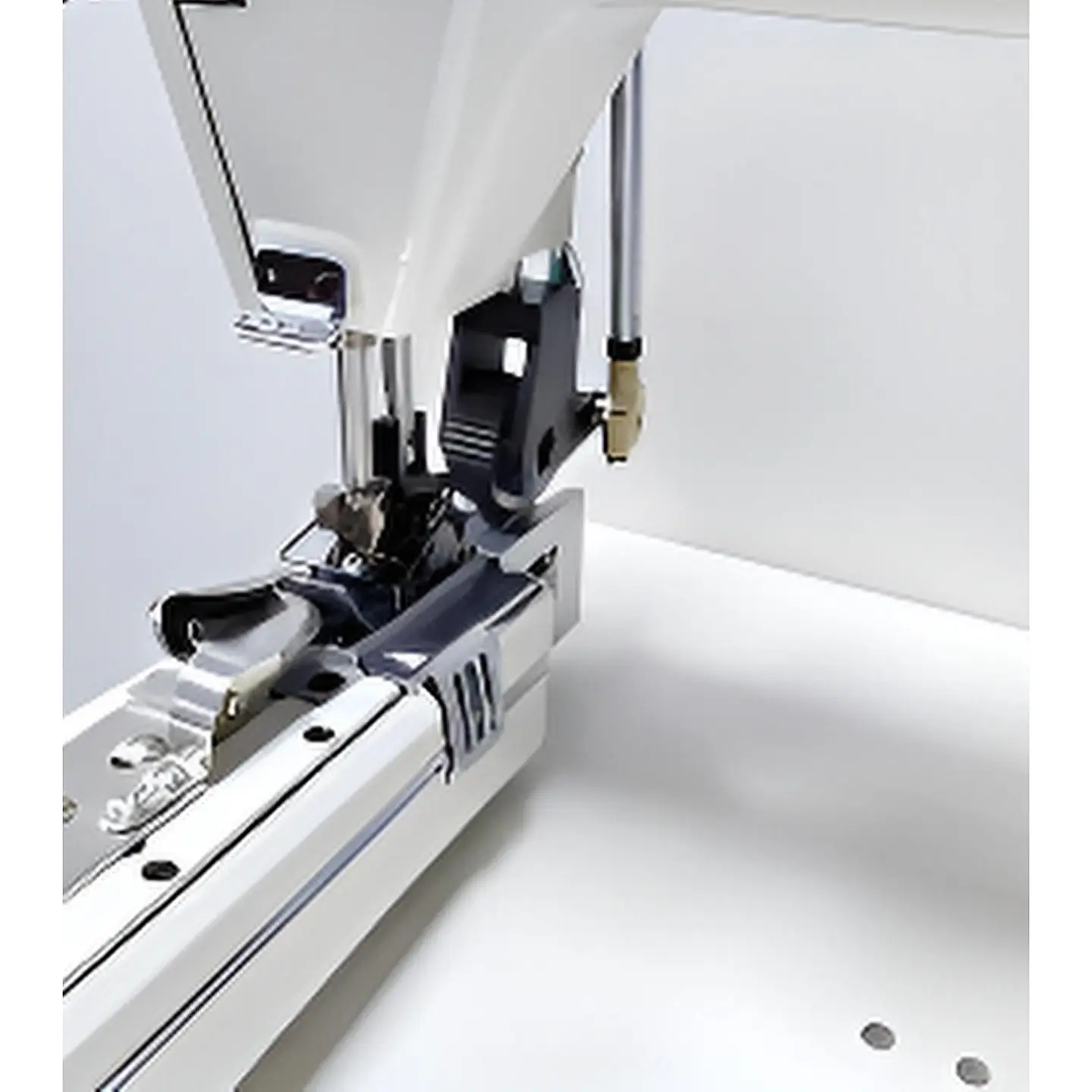

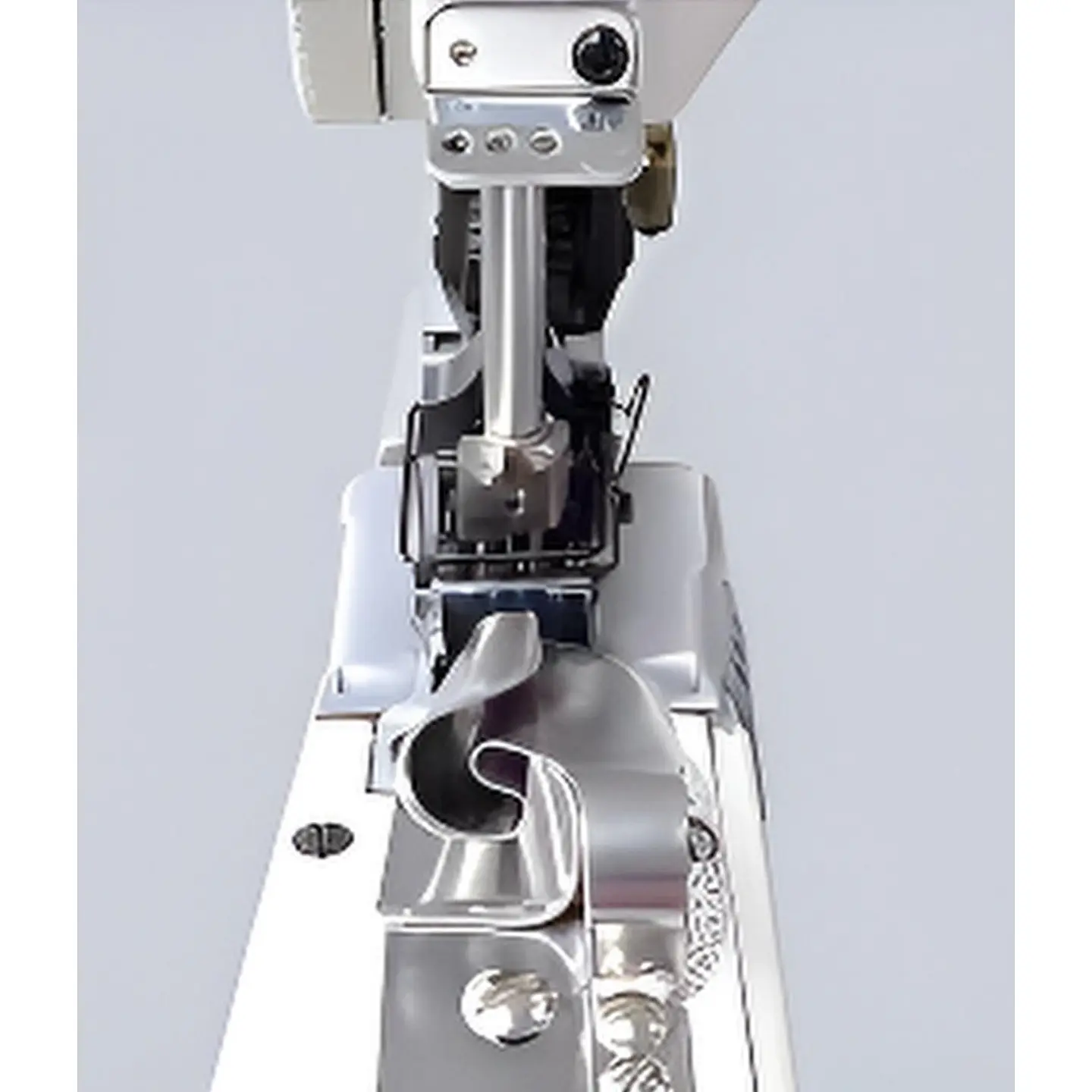

El plegador situado delante del prensatelas dobla o superpone los bordes del material. Las tres agujas y sus loopers forman una costura resistente, mientras que el doble puller metálico mantiene el avance uniforme de las capas.
Esta operación se conoce comúnmente como:
- Cerrado de codo.
- Costura de brazo.
- Costura engargolada.
- Costura francesa industrial.
- Costura “lap seam” o de unión solapada.
- Cerrado tubular con doble cadeneta
2. Identificación del equipo
| Característica | Especificación |
|---|---|
| Marca | SIRUBA |
| Serie | FA007D |
| Modelo técnico | FA007D-364H/2PL |
| Tipo de máquina | Cerradora de codo industrial / máquina de brazo cilíndrico “Feed-Off-The-Arm” |
| Aplicación del modelo | Costura pesada |
| Tipo de puntada | Doble cadeneta paralela |
| Número de agujas | 3 agujas |
| Número de hilos | Normalmente 6 hilos: 3 de aguja y 3 de crochet o looper |
| Sistema de alimentación | Arrastre inferior y doble rodillo puller metálico |
| Accionamiento | Motor servo Direct Drive integrado |
3. Especificaciones principales
| Parámetro | Valor |
|---|---|
| Velocidad máxima de costura | 3.500 puntadas por minuto |
| Longitud de puntada | 2,1 a 4,8 mm |
| Separación estándar entre agujas | 6,4 mm |
| Diámetro mínimo aproximado de pieza tubular | 190 mm, según documentación técnica de la familia FA007 |
| Material de trabajo | Materiales medianos, pesados y extra pesados, según configuración |
| Tipo de puller | Doble rodillo metálico |
| Lubricación | Sistema de lubricación industrial; revisar nivel y tipo de aceite según el manual |
| Control de velocidad | Panel electrónico y motor servo Direct Drive |
| Alimentación eléctrica | Depende de la versión y del país. Confirmar voltaje y frecuencia en la placa del motor o caja de control |
3. Tipo de aguja — información importante
- Sistema de aguja recomendado para la FA007D-364H/2PL: TV × 5.
- Calibre indicado para trabajo pesado: N.º 21.
- Denominación de compra recomendada: aguja industrial TV×5 N.º 21.
- La máquina utiliza tres agujas simultáneamente.
La punta de la aguja debe seleccionarse según el material:
- Para denim, lona y tejidos planos pesados: aguja TV×5 con punta normal o ligeramente redondeada, según recomendación del proveedor.
- Para materiales sintéticos, recubiertos o impermeables: elegir una punta que reduzca cortes, perforaciones excesivas y calentamiento.
- Para tejidos elásticos no debe instalarse una punta para tela rígida sin hacer pruebas previas.
4. Usos y aplicaciones
Industria del denim y confección pesada

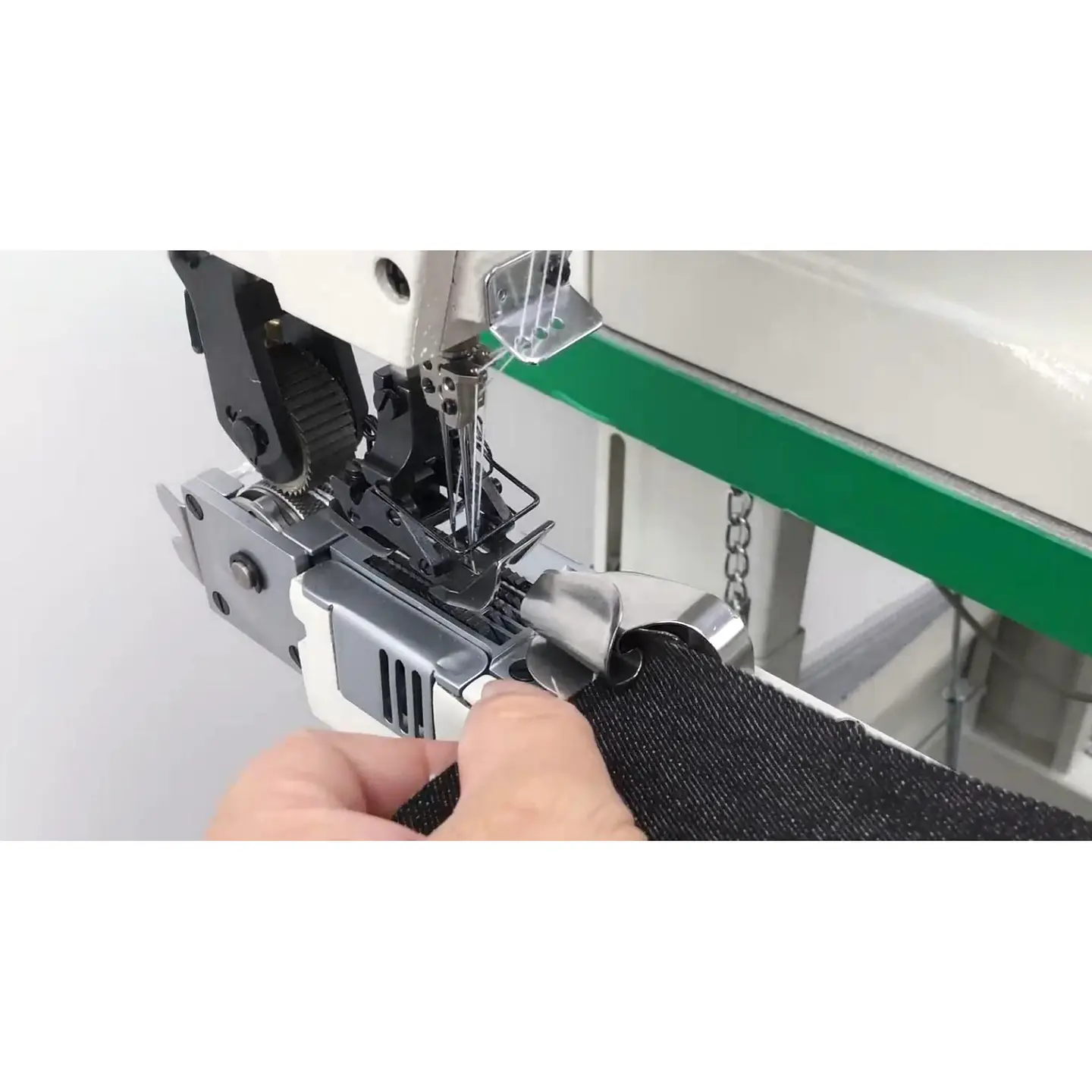

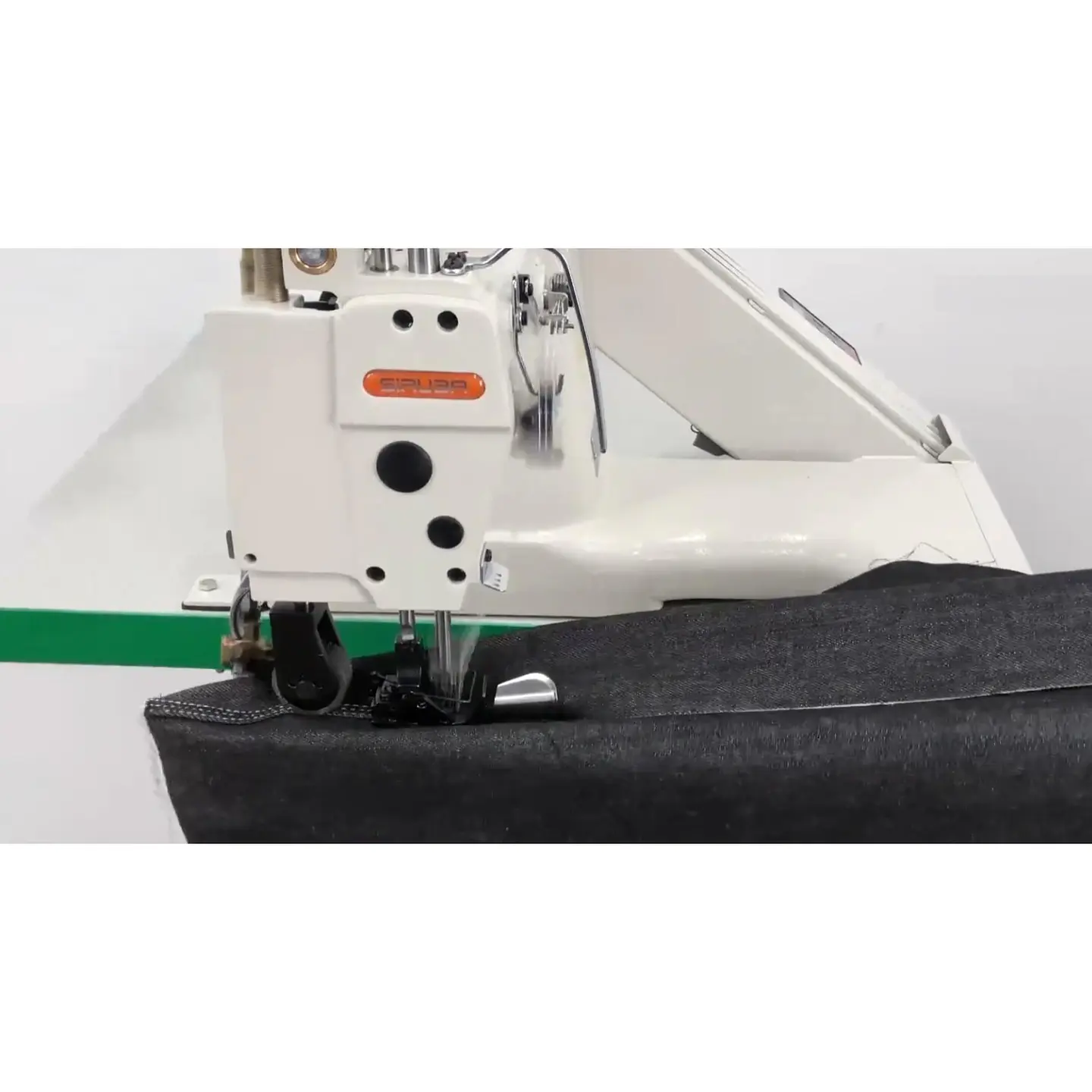

Su aplicación principal es el cerrado de costados, entrepiernas y piezas tubulares de pantalones de mezclilla o jeans. La máquina produce una unión plana, resistente y uniforme, apropiada para prendas sometidas a tracción y lavado frecuente.
También se utiliza en:
- Jeans y pantalones de mezclilla.
- Pantalones de trabajo.
- Overoles y ropa industrial.
- Chaquetas de denim.
- Uniformes.
- Ropa de seguridad.
- Prendas de uso intensivo.
- Costuras largas con varias capas.
Confección de prendas tubulares
La cama cilíndrica facilita el trabajo alrededor de:
- Mangas de camisas y chaquetas.
- Perneras de pantalones.
- Costados cerrados de prendas.
- Puños y piezas tubulares de diámetro compatible.
- Uniones longitudinales en tubos textiles.
Productos técnicos
También puede emplearse para cerrar o unir:
- Filtros tubulares.
- Mangas filtrantes.
- Carpas y tiendas de campaña.
- Toldos y lonas.
- Impermeables.
- Fundas industriales.
- Bolsas y componentes textiles resistentes.
- Tejidos técnicos o recubiertos, después de validar aguja, hilo y regulación.
5. Ventajas operativas
- La forma cilíndrica del brazo facilita el cerrado de mangas y perneras.
- Las tres líneas de cadeneta producen una unión fuerte y flexible.
- El doble puller metálico mejora el transporte de materiales gruesos y de capas con diferente espesor.
- La baja tensión del hilo ayuda a obtener costuras uniformes y con menos fruncimiento.
- El motor Direct Drive reduce vibración, ruido y consumo eléctrico.
- El control electrónico facilita la regulación de velocidad.

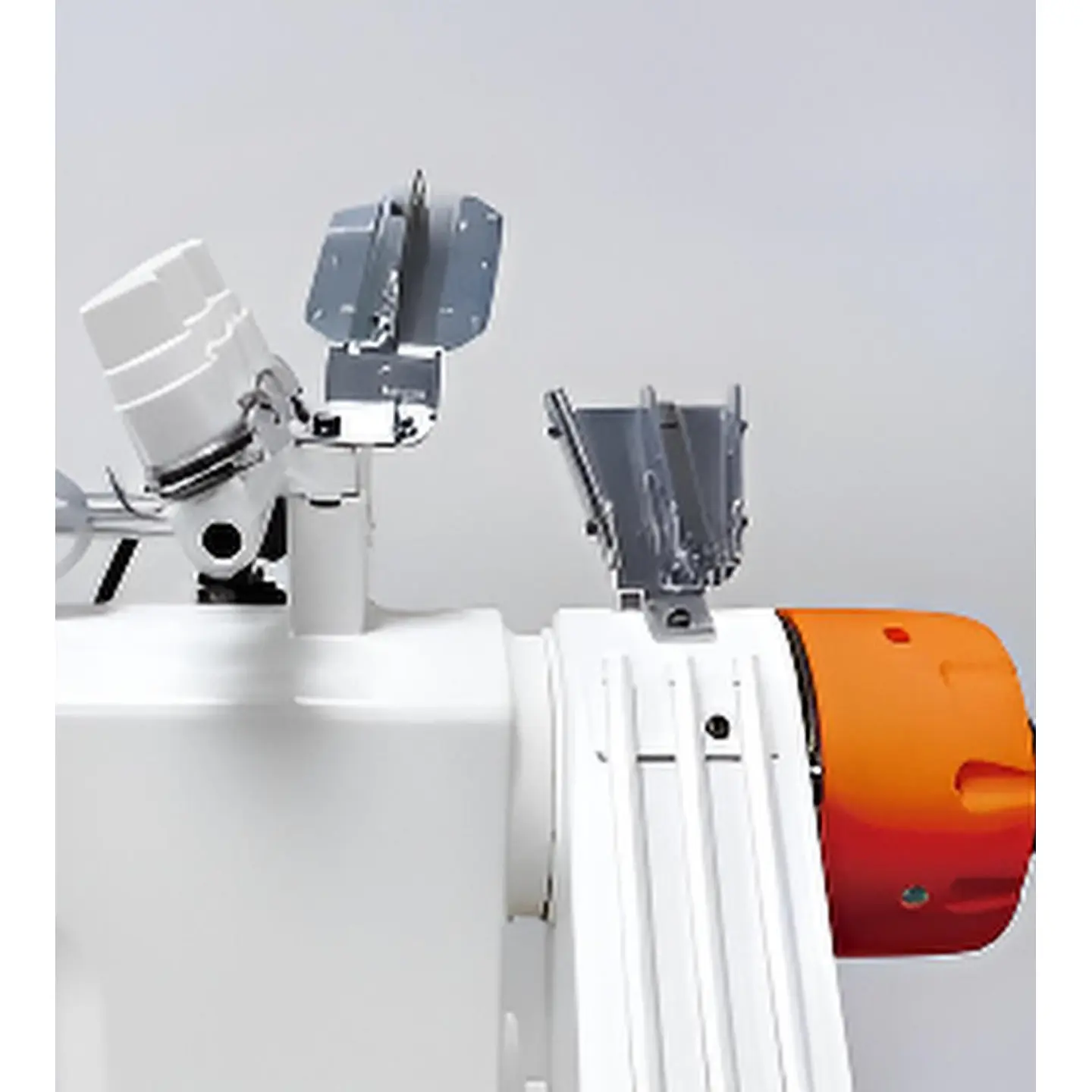

- Permite trabajar directamente con conos grandes de hilo.
- El plegador guía los bordes y ayuda a formar una costura solapada constante.
6. Hilos recomendados
La selección depende del material y del acabado requerido:
- Poliéster de alta tenacidad para ropa de trabajo.
- Hilo core-spun para denim.
- Hilo grueso de poliéster o algodón/poliéster para pespuntes resistentes.
- Hilo técnico compatible con materiales recubiertos o impermeables.
El grosor del hilo debe ser compatible con la aguja TV×5 N.º 21, el ojo de la aguja, los loopers y la tensión de la máquina.
7. Recomendaciones de operación
- Confirmar el sistema de aguja antes de instalar repuestos.
- Sustituir las tres agujas como conjunto cuando exista desgaste o daño.
- Instalar las agujas a la misma altura y con la orientación indicada en el manual.
- No superar las 3.500 puntadas por minuto durante trabajos muy gruesos o con hilos pesados.
- Ajustar la presión del prensatelas y del puller al espesor del material.
- Utilizar el plegador correspondiente al ancho de costura.
- Realizar pruebas sobre retazos antes de comenzar la producción.
- Revisar lubricación, enhebrado, tensión y sincronización de loopers.
- No utilizar una galga diferente sin cambiar conjuntamente prensatelas, placa, dientes, soporte de agujas, loopers y plegador cuando corresponda.
8. Resumen para compras y mantenimiento
| Equipo | Cerradora de codo Siruba FA007D-364H/2PL |
| Configuración | Tres agujas, doble cadeneta, doble puller metálico |
| Aplicación | Confección pesada, especialmente jeans, pantalones de trabajo y piezas tubulares |
| Aguja principal | TV×5 N.º 21, tres unidades |
| Separación estándar | 6,4 mm |
| Velocidad máxima | 3.500 puntadas por minuto |
| Longitud de puntada | 2,1 – 4,8 mm |
